Теплообменники TOR — подбор модели и замены по параметрам
Теплообменник top 04 1 нужен не просто с похожей надписью на корпусе, а с совпадающей тепловой задачей, присоединениями и допустимым сопротивлением. Точную позицию TOR в каталоге подтверждаем по шильду и рабочим данным; если готовой карточки нет, инженер подберёт совместимую разборную модель или изготовит и поставит решение под вашу задачу.
Подбор разборного по межцентрам пластины
Замерьте расстояние между центрами угловых отверстий пластины — покажем, каким разборным аппаратам она соответствует.
Что известно о модели TOR TOP 04 1
Обозначение TOP 04 1 может встречаться в коммерческих предложениях и старых спецификациях, но одной строки недостаточно для заказа. У пластинчатого аппарата важны количество и рисунок пластин, площадь теплообмена, материал уплотнений, схема ходов, диаметр патрубков и положение подключений. Даже при одинаковом названии два исполнения способны работать по-разному из-за числа пластин или рабочей среды.
В каталоге msmteplo.ru нет подтверждённой карточки именно TOR TOP 04 1. Поэтому мы не подменяем чужой аппарат этим шильдом: сначала сверяем фото, размеры и режим, а затем называем прямую замену или близкое исполнение. Такой порядок полезен и для нового узла, и для ремонта действующей установки.
Какие позиции близки по обозначению 04
| Что сравниваем | Примеры в витрине | Что нужно подтвердить |
|---|---|---|
| Небольшой типоразмер 04 | Funke FP 04, КС 04, Ридан НН 04 Ду 32 | площадь, число пластин, Ду и рабочий график |
| Соседний компактный ряд | Funke FP 05, Funke FPDW 05, ЭксЭко НН-04 | тепловую нагрузку, материал пластин и уплотнений |
| Исполнения с близким индексом | Funke FP 08, КС 08, ЭксЭко НН-08 | габариты пакета, количество ходов и запас мощности |
| Варианты с малой площадью | ТИЖ-0,08, ТАР-0,04, ТАР-0,08 | назначение, среды, давление и допустимый перепад |
Этот список показывает направление проверки, а не объявляет взаимозаменяемость. Модель TOR сравнивают с конкретной позицией после получения исходных данных. Если нужен аппарат для отопления, ГВС или охлаждения, одинаковый индекс ещё не означает одинаковый результат в системе.
Как подтвердить теплообменник TOR по шильду
- Сфотографируйте шильд целиком, включая серийную строку, обозначение исполнения и рабочее давление.
- Снимите общий вид аппарата и отдельно оба торца с патрубками: направление потоков часто определяет возможность замены.
- Измерьте высоту и ширину пакета пластин, длину рамы, расстояние между присоединениями и диаметр труб.
- Укажите, сколько пластин установлено, если это можно определить без разборки, и есть ли запас хода в раме.
- Передайте температуры на входе и выходе каждого контура, расходы, среды и требуемую нагрузку.
Если маркировка стёрта, полезны фотографии уплотнений, пластин и крепёжной рамы. По внешнему сходству нельзя надёжно восстановить площадь или схему ходов, поэтому недостающие сведения отмечаем отдельно, а не заполняем предположениями.
Подбор по тепловой нагрузке, а не по индексу
Для горячей воды и отопления сообщают температуры подачи и обратки, расход и требуемую мощность. Для ГВС добавляют температуру холодной воды, желаемый нагрев и режим разбора. В охлаждении важны температура входа, целевая температура, состав жидкости и продолжительность работы. Если в контуре есть гликоль или другая добавка, её концентрация влияет на вязкость, теплоотдачу и сопротивление каналов.
Расход определяет скорость движения среды, но сам по себе не говорит, сколько тепла должен передать аппарат. При малом температурном напоре потребуется большая поверхность, а при ограниченном напоре насоса нужно контролировать перепад давления. Поэтому аппарат с индексом 04 не следует выбирать только потому, что число совпало с надписью TOR.
| Данные | Зачем нужны |
|---|---|
| Температуры четырёх точек | расчёт температурного напора и фактической мощности |
| Расход по каждому контуру | проверка скорости и гидравлического сопротивления |
| Давление и среда | выбор материалов и допустимого режима |
| Патрубки и место | проверка монтажа без переделки трубопроводов |
Прямая замена или аналог TOR
Прямая замена уместна, когда совпадают геометрия, присоединения, материалы, схема потоков и рабочие характеристики. Аналог подбирают, когда исходная модель снята, недоступна или её маркировка не читается. В этом случае сравнивают не только номинальную мощность, но и площадь, число пластин, тип уплотнения, допустимое давление и возможность обслуживания.

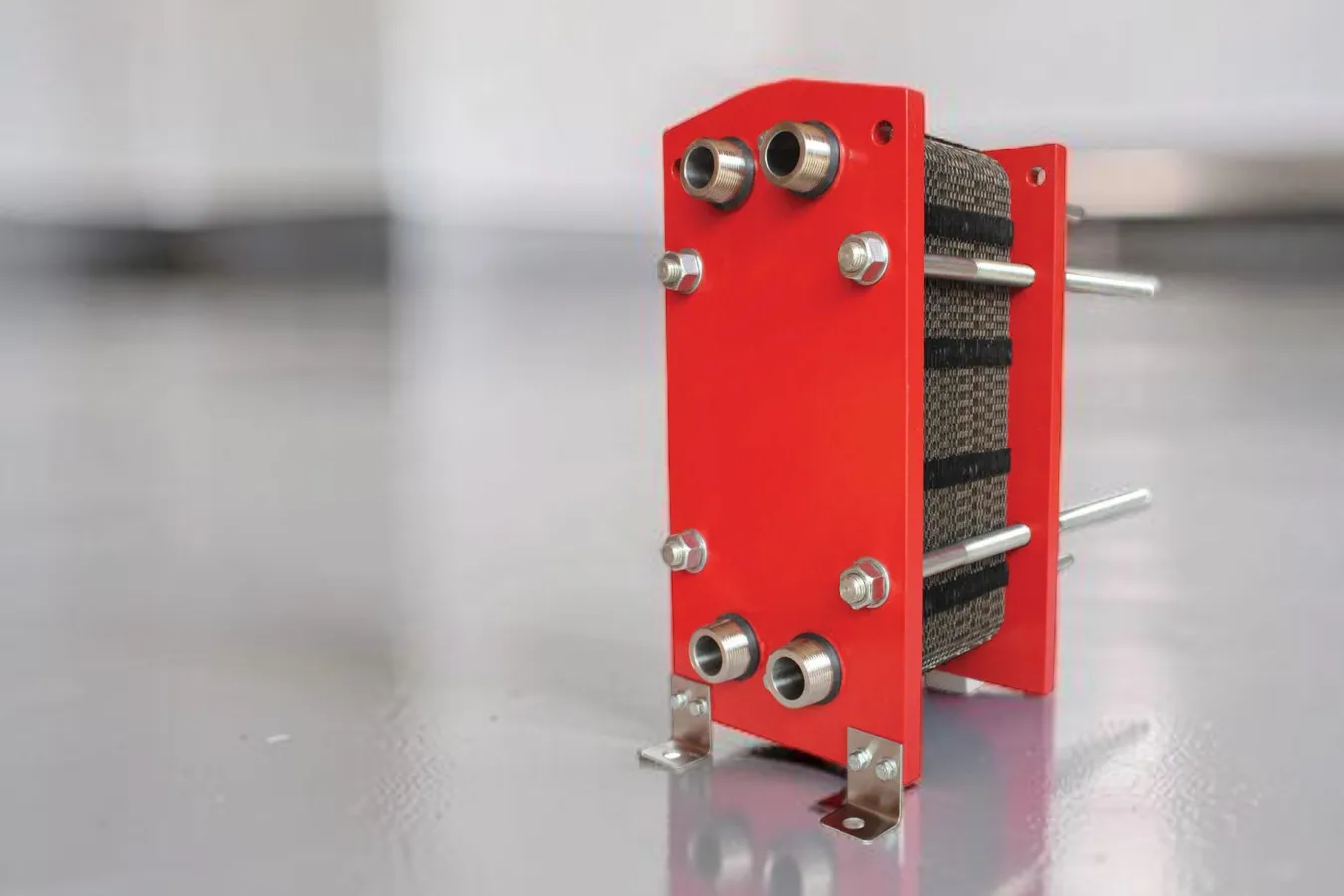

Разборный аппарат удобен там, где нужна периодическая промывка, осмотр и замена уплотнений. Для чистой среды и ограниченного пространства может подойти компактное исполнение, но его выбор также проверяют расчётом. Если существующая обвязка не совпадает, заранее учитывают переходы, опоры, направление потоков и место для снятия пакета.
Мы сохраняем настоящую маркировку каждого изделия и не называем моделью TOR аппарат другого производителя. В коммерческом предложении отдельно укажем исходный запрос, выбранную позицию, основания для сравнения и параметры, которые ещё требуется подтвердить.
Что входит в проверку перед заказом
- сопоставление названия TOR TOP 04 1 с фото шильда и документами на установленное оборудование;
- проверка четырёх температур, расходов, среды и требуемой тепловой нагрузки;
- сверка диаметра, резьбы или фланца, направления патрубков и монтажных размеров;
- оценка запаса по площади и допустимого перепада давления;
- определение необходимости разборного исполнения, промывки или замены уплотнений;
- подготовка предложения с честным названием фактически поставляемого аппарата.
Для старого узла особенно важна причина замены: течь по уплотнению, забитые каналы, падение температуры или изменение режима. Она помогает не повторить прежнюю ошибку и понять, нужна ли новая модель, обслуживание или изменение схемы.
Монтаж и запуск выбранного аппарата
До поставки проверьте, выдержит ли рама опоры и есть ли место для открытия пакета. Трубопроводы не должны передавать на аппарат вес арматуры или усилие от перекоса. На входах предусматривают запорную арматуру, а при риске загрязнения — фильтр подходящей конструкции. Направление потоков и расположение воздушников сверяют со схемой выбранного исполнения.
После установки контуры промывают, заполняют без резкого гидроудара и постепенно выводят на рабочий режим. В первые часы фиксируют температуры, давление до и после аппарата, расход и отсутствие подтеканий. Если фактическая мощность ниже расчётной, сначала проверяют воздух, фильтр, насос и положение клапана, а уже затем состояние пластин.
Обслуживание и срок работы
Качество теплоносителя напрямую влияет на период между очистками. Механические частицы забивают каналы, жёсткая вода образует отложения, а несовместимая химия ускоряет разрушение уплотнений. Фильтр осматривают по перепаду давления, а промывку назначают по фактическому падению производительности и данным контроля.
Разборка требует ровного ослабления стяжных шпилек и фиксации порядка пластин. При обратной сборке проверяют толщину пакета и положение уплотнений; случайная перестановка может изменить схему каналов. Химический состав промывочного раствора согласуют с материалами пластин и эластомеров. Для спорной модели TOR лучше заранее прислать фото и размеры, чем заказывать комплект вслепую.
Частые вопросы о теплообменниках TOR
Есть ли в каталоге точный TOR TOP 04 1?
Подтверждённой карточки с таким обозначением нет. Мы проверяем предоставленную маркировку и предлагаем прямую замену или аналог только после сопоставления режима и конструкции.
Можно ли подобрать замену по цифре 04?
Цифра помогает сузить поиск, но не подтверждает совместимость. Нужны габариты, патрубки, число пластин, температуры, расходы и давление.
Подойдёт ли Funke FP 04 вместо TOR?
Такой вариант можно рассмотреть как аналог, но пригодность зависит от тепловой нагрузки, схемы ходов, присоединений и материалов. Инженер проверит данные до заказа.
Что делать, если шильд не читается?
Пришлите общий вид, размеры рамы и пакета, фотографии патрубков и описание режима. По этим данным можно восстановить круг подходящих исполнений и запросить недостающие измерения.
Можно ли изготовить аппарат под существующие трубы?
Да, изготовим и поставим решение под вашу задачу после согласования нагрузки, материалов, габаритов и подключений. Расчёт инженер выполняет за 30 минут после получения исходных данных.
Заказать подбор модели
В сообщении укажите TOR TOP 04 1, назначение аппарата, температуры, расходы, среду и размеры подключений. Приложите фото шильда и узла — это ускорит проверку. Для готовой позиции подтвердим наличие и срок отгрузки, для нестандартной задачи подготовим расчёт и вариант поставки. Гарантия по договору.
Если оборудование нужно отправить в другой город, согласуем способ упаковки, транспортировки и условия доставки после проверки габаритов. Не называем срок без проверки комплектации: сначала подтверждаем, что выбранный аппарат действительно подходит системе.
