Теплообменник пластинчатый разборный FP 206-57-1 EH — подбор замены

Что означает маркировка FP 206-57-1 EH

Маркировка помогает идентифицировать аппарат, но сама по себе не заменяет его паспорт и расчёт. В обозначении могут быть зашифрованы серия рамы, типоразмер теплообменной пластины, вариант уплотнений, число пластин или заводское исполнение. Суффикс EH тоже нельзя трактовать как универсальный параметр: его значение подтверждают по документации конкретной поставки.

Для точного сопоставления сфотографируйте табличку целиком, торцы рамы, пакет пластин и все патрубки. Если часть символов стёрта, полезны межцентровые расстояния, наружный размер рамы, направление потоков и прежняя схема подключения. Так инженер отделит исходную модель от внешне похожей позиции.

Какие позиции серии FP есть в витрине

В витрине по серии Funke FP собраны 47 позиций внутри раздела разборных пластинчатых аппаратов. Среди них есть FP 04, FP 05, FP 09, FP 10, FP 14, FP 16, FP 19, FP 20, FP 22 и FP 205, а также исполнения FPDW 05, FPDW 16 и FPDW 19. Это варианты для сравнения конструкции и диапазона размеров, а не подтверждение наличия именно FP 206-57-1 EH.

Какие данные нужны для подбора замены

Начните с назначения узла: отопление, ГВС, вентиляция, охлаждение или технологический процесс. Затем соберите параметры горячей и холодной стороны отдельно. Нужны температура на входе и выходе, расход или требуемая нагрузка, рабочее давление и допустимое сопротивление. Для переменного режима укажите минимальную и максимальную рабочую точку.

• среда и её состав на каждой стороне;
• температуры подачи и обратки;
• расход, мощность или объём нагрева;
• рабочее и расчётное давление;
• условный проход, тип и направление патрубков;
• габаритное ограничение и доступ для обслуживания.

Если аппарат уже работал, добавьте фактические показания до и после него: температуры, давление, положение регулирующего клапана и состояние фильтра. Падение производительности не всегда означает, что нужна модель больше; причиной бывают загрязнение, воздух, недостаточный расход насоса или изменение режима системы.

Тепловой расчёт для FP 206-57-1 EH

Расчёт связывает нагрузку с расходом и разностью температур. Если известна тепловая мощность, её сопоставляют с расходом и теплоёмкостью среды; затем проверяют температурный напор и требуемую поверхность пластин. При замене по старому аппарату нельзя безоговорочно принимать его номинал: узел мог работать с недогрузкой или, наоборот, не достигать проектной температуры.

Для водяного контура важны температуры обеих сторон и сезонный режим. Для раствора гликоля учитывают концентрацию и вязкость, поскольку они меняют теплоотдачу и гидравлическое сопротивление. Для пищевых или технологических сред дополнительно фиксируют состав, допустимые материалы и требования к промывке. Эти сведения влияют на пластины, прокладки и число проходов.

Инженер сравнивает не одну цифру, а рабочую точку с запасом по теплопередаче. Чрезмерный запас увеличивает габарит и цену, а недостаточная поверхность приводит к недогреву. Поэтому подходящий аналог может иметь другое число пластин или иной размер рамы при сохранении требуемого результата.

Пластины, прокладки и схема потоков

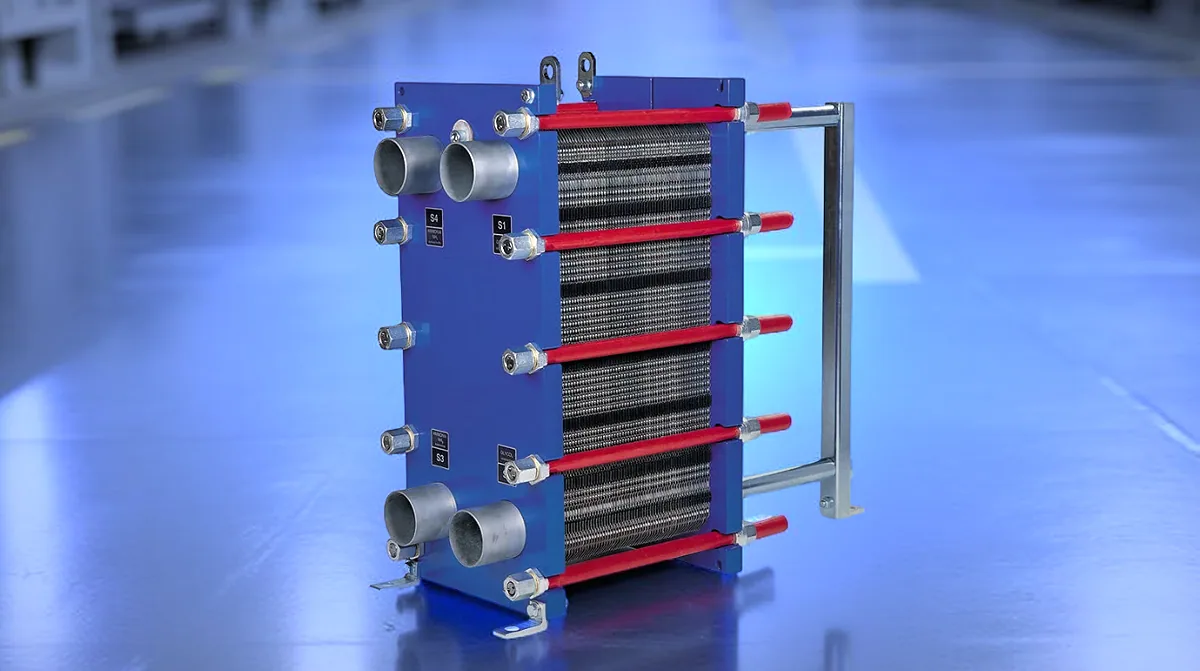

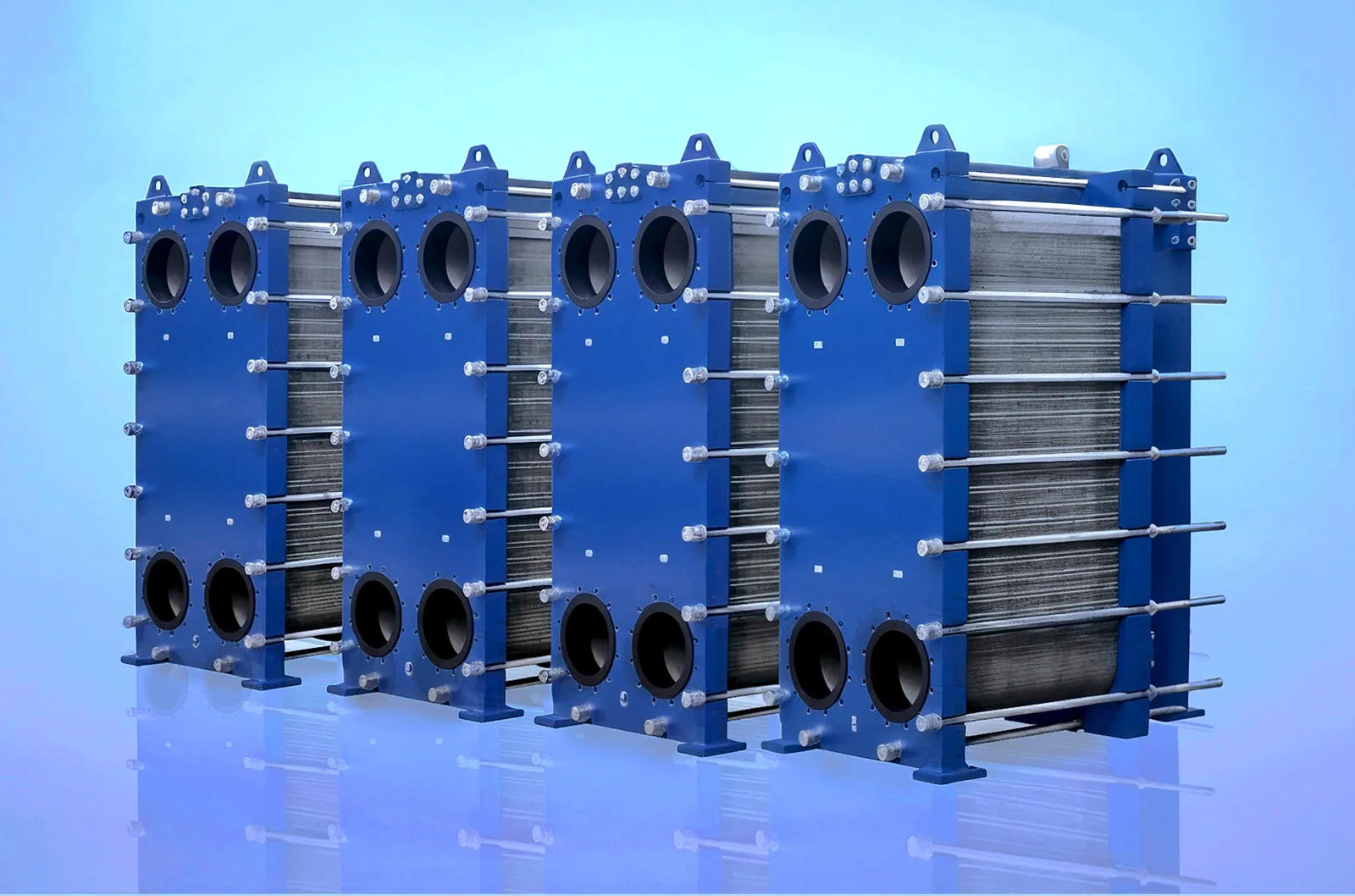

Разборная конструкция состоит из пакета гофрированных пластин, прокладок, неподвижной и подвижной плит, стяжных шпилек и патрубков. Гофры направляют поток и создают турбулентность, а расстояние между пластинами влияет на скорость, теплопередачу и вероятность засорения. Добавление пластин увеличивает поверхность, но может изменить сопротивление и распределение потоков.

Прокладки подбирают для конкретной серии, температуры, давления и химического состава среды. Универсальная резина без проверки не является заменой: материал должен сохранять эластичность при рабочих циклах и быть совместимым с теплоносителем и моющим раствором. При повторной сборке важно не менять порядок пластин и не нарушать посадку уплотнений.

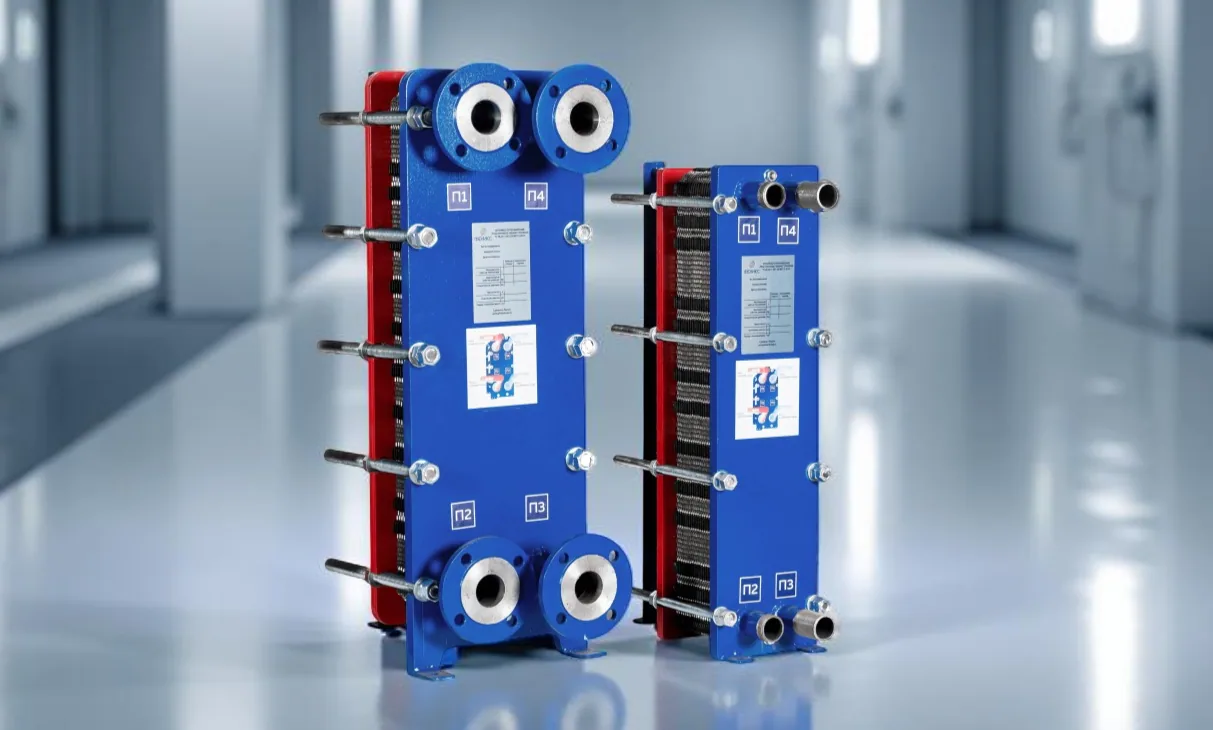

При сравнении с FP 206-57-1 EH инженер проверяет схему проходов, направление потоков и положение патрубков. Модель с тем же диаметром подключения может иметь иную гидравлику, а внешне похожий пакет — другое количество каналов. Поэтому решение о замене принимают после сверки чертежа и режима.

Гидравлическая проверка и обвязка

Допустимый перепад давления задаёт границу, в которой насос сможет обеспечить нужный расход. В проверку входят сопротивление самого аппарата, фильтра, клапана, труб и местных сопротивлений. Если насос уже установлен, сообщите его рабочую точку, а не только максимальный напор из паспорта.

Перед теплообменником предусматривают фильтрацию, запорную арматуру и возможность безопасно слить среду. Фильтр защищает каналы, но его засорение повышает потери давления, поэтому нужны доступ и контроль перепада. Для контуров с переменным расходом проверяют минимальную скорость, чтобы аппарат не терял устойчивость регулирования.

При новом монтаже учитывают расширение труб, опоры и нагрузку от арматуры. Рама не должна принимать вес трубопровода. Оставьте пространство для снятия подвижной плиты и извлечения пластин — иначе разборное исполнение потеряет главное преимущество при обслуживании.

Монтаж и запуск после замены

1. Сверьте маркировку, направление потоков, межцентровые размеры и типы присоединений.
2. Промойте трубопровод и установите фильтры перед заполнением аппарата.
3. Подключите контуры по схеме производителя, не передавая на патрубки нагрузку от труб.
4. Заполните систему, удалите воздух и проверьте герметичность на безопасном режиме.
5. Постепенно откройте клапаны, снимите температуры и давления обеих сторон.
6. Сравните фактический расход и нагрев с расчётными значениями после выхода на режим.

Очистка и дальнейшая эксплуатация

Разборный аппарат можно открыть, осмотреть пакет и заменить повреждённые прокладки. Перед разборкой фиксируют порядок пластин и измеряют длину стяжки; после сборки затягивают раму равномерно по диагонали до согласованного размера. Слишком сильная затяжка деформирует пластины, а слабая повышает риск течи.

Химический состав промывочного раствора выбирают с учётом материала пластин и прокладок. Нельзя использовать реагент только потому, что он удаляет накипь: он должен быть совместим с конкретным исполнением и затем полностью удалён из контура.

Частые вопросы о замене FP 206-57-1 EH

Есть ли в каталоге точный FP 206-57-1 EH?

В текущей выборке точное обозначение не найдено. Витрина показывает 47 позиций серии FP и FPDW для предметного сравнения; совместимость каждой модели подтверждаем по расчёту и размерам.

Можно ли заменить аппарат моделью другого производителя?

Да, если совпадают тепловая задача, гидравлика, материалы, давление, присоединения и условия обслуживания. Название и диаметр патрубка сами по себе аналог не подтверждают.

Что прислать для подбора по старому аппарату?

Нужны фото шильда, общий вид, патрубки и доступное место, а также температуры, расходы, давление и назначение контуров. Подойдут проектная схема или последние замеры.

Нужно ли знать число пластин?

Желательно указать его или приложить фото пакета. Но число пластин оценивают вместе с площадью, профилем, схемой проходов и режимом, а не используют отдельно.

Можно ли заказать исполнение под задачу?

После согласования параметров изготовим и поставим решение под вашу задачу. Срок отгрузки подтвердим после проверки наличия и комплектации; гарантия по договору.

Как оформить подбор и замену

В сообщении укажите модель FP 206-57-1 EH, назначение установки и среду на каждой стороне. Приложите шильд, схему или размеры: межцентровое расстояние патрубков, габарит рамы, направление подключений и доступное пространство. Если требуется сохранить существующую обвязку, отдельно отметьте это ограничение.

Для расчёта за 30 минут достаточно начать с фото таблички и двух рабочих режимов. Если части данных нет, сообщите, какие измерения доступны: недостающие параметры можно уточнить по схеме и фактической обвязке.
