Теплообменник Tranter GXD 042 H 5 — подбор замены и расчёт за 30 минут

Что означает маркировка GXD 042 H 5

Обозначение Tranter GXD 042 H 5 относится к конкретному исполнению пластинчатого аппарата, а не к универсальному стандарту, по которому можно без проверки выбрать любой теплообменник 042. Буквы и цифры могут описывать серию, размер рамы, вариант каналов или конфигурацию пакета пластин. Индекс H также нельзя трактовать как готовую характеристику мощности: фактическая тепловая отдача зависит от сред, температур и расхода.

Перед заказом перепишите маркировку полностью, сфотографируйте табличку и зафиксируйте, какой контур подключён к каждому патрубку. Для уже работающей установки полезны температуры подачи и обратки, давление до и после аппарата, расход, материал теплоносителя и причина замены. Если часть данных неизвестна, инженер сопоставит доступные признаки с каталогом и предложит проверочный набор параметров.

Почему модель нельзя заменить по одному номеру

Даже аппарат с похожим корпусом может дать другой результат, если у него отличаются площадь теплообмена, шаг каналов, расположение патрубков или допустимое давление. При меньшей поверхности система не наберёт нужную температуру, а при чрезмерно плотном канале вырастет сопротивление и потребуется другой насос. Избыточный запас тоже не всегда полезен: он меняет рабочую точку регулирования и может усложнить настройку узла.

Для замены проверяют не только тепловую нагрузку, но и механическую совместимость. Сверяют расстояние между присоединениями, направление потоков, диаметр и тип резьбы или фланца, габарит по высоте и ширине, место для снятия пакета пластин. Важно заранее определить, нужен ли разборный теплообменник для регулярной промывки или допустимо паяное исполнение без разборки.

Какие данные нужны для расчёта

Если известна только мощность насоса или площадь здания, этого недостаточно для точного подбора. Передайте хотя бы фотографию установленного Tranter GXD 042 H 5, его маркировку и замеры труб. По ним можно восстановить часть исходных условий, а недостающие величины уточнить по фактической работе контура.

Близкие типоразмеры на витрине

В разделе разборных пластинчатых аппаратов есть позиции с обозначениями 04, 05 и 042, которые удобно рассматривать как отправную точку для сравнения. На витрине встречаются теплообменник Ридан НН 04 Ду 32, пластинчатые аппараты Funke FP 04 и FP 05, модели ЭТРА ЭТ-005 и ЭТ-004с, а также серии Danfoss XGC-X042H и XGC-X042L. Это не означает автоматическую взаимозаменяемость с Tranter GXD 042 H 5: у каждой позиции нужно сверить режимы и конструктивные размеры.

Для обслуживания существующей системы особенно полезны разборные варианты APV, Funke и других производителей: пакет можно осмотреть, промыть и заменить уплотнения. При выборе между несколькими брендами сравнивают не название на корпусе, а площадь пластин, материал уплотнений, допустимые температуры, давление и доступность сервиса. Если точная модель нужна для срочной замены, инженер сначала отсеет варианты, которые не подходят по патрубкам и рабочей точке.

Как сравнить GXD 042 H 5 с аналогом

1. Снимите схему подключения и отметьте, какой поток идёт по каждому контуру.
2. Запишите температуры на входе и выходе в обычном рабочем режиме, а не только паспортный максимум.
3. Уточните расход, перепад давления и требуемую тепловую нагрузку.
4. Измерьте межосевые расстояния, Ду, длину стяжных шпилек и свободное место вокруг рамы.
5. Сопоставьте число пластин, тип уплотнений и возможность их последующей замены.

Такой порядок помогает отличить реальный аналог от внешне похожей карточки. В некоторых системах достаточно заменить пакет пластин или уплотнения, а в других выгоднее установить новый аппарат с другой площадью. Решение зависит от коррозии, загрязнения каналов, состояния рамы и стоимости остановки оборудования.

Отопление, ГВС и технологический контур

Один и тот же теплообменник может работать по-разному в отоплении, горячем водоснабжении или технологическом процессе. Для отопления важны график подачи и обратки, работа насоса и сезонное изменение нагрузки. В контуре ГВС дополнительно учитывают расход разбора, санитарные ограничения и риск образования отложений. На производстве к этим данным добавляются непрерывность работы, состав жидкости и требования к остановке линии.

Если на одной стороне находится вода с гликолем, меняются вязкость и сопротивление. Жёсткая вода повышает риск отложений, а механические частицы забивают узкие проходы. Поэтому перед аппаратом предусматривают фильтр, а для разборного исполнения заранее оставляют место для раскрытия рамы. Нельзя переносить паспортный режим Tranter GXD 042 H 5 на другой теплоноситель без пересчёта.

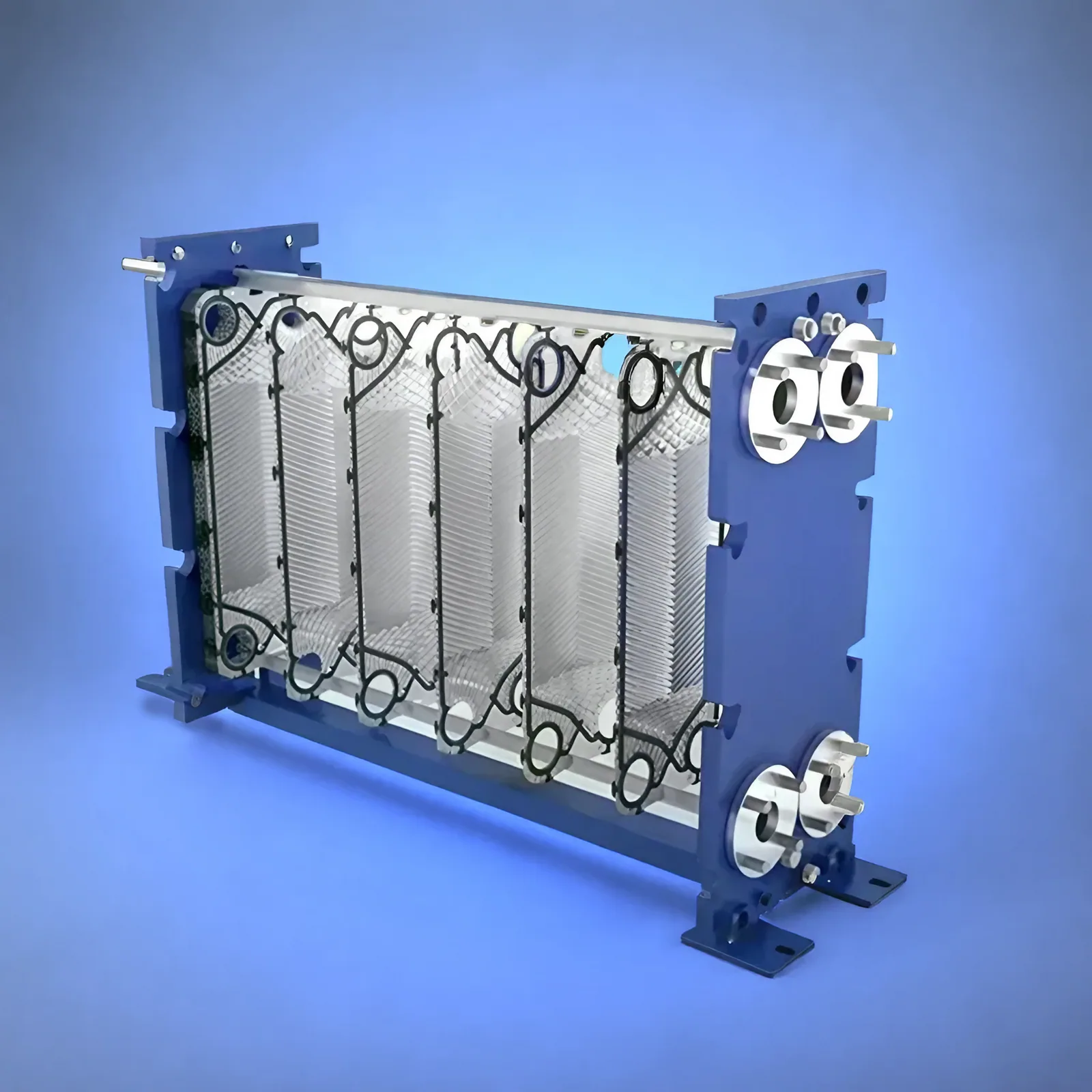

Промывка и обслуживание разборного аппарата

Перед разборкой перекрывают контуры, снимают давление и дают теплоносителю остыть. После вскрытия проверяют пластины на прогиб, коррозию и следы межконтурной течи, а уплотнения — на потерю эластичности. Химический состав промывочного раствора выбирают с учётом материала пластин и резины; агрессивная жидкость может повредить узел быстрее, чем отложения.

При сборке пакет стягивают равномерно до контрольного размера, если он указан производителем, затем проводят опрессовку и постепенно выводят систему на режим. Контролируют температуры, давление, расход и перепад на фильтре. Если после очистки нужная температура не достигается, причина может быть в насосе, клапане, воздухе в контуре или неверном расчёте, а не только в загрязнении пластин.

Что проверить перед заказом

• полное название и фотографию шильда Tranter GXD 042 H 5;
• температуры, расходы и давление с обеих сторон;
• среду, её концентрацию и наличие механических примесей;
• диаметры и межосевые расстояния патрубков;
• свободное пространство для монтажа и обслуживания;
• требуемый срок поставки и возможность остановить установку.

Эти сведения позволяют сравнить точную замену, близкий типоразмер и изготовление под согласованные параметры. Если аппарат подбирается для уже работающего узла, не удаляйте старую табличку до завершения сверки: она часто содержит данные, которых нет в проектной документации.

Расчёт инженером и поставка

Инженер проверит исходные данные, сопоставит модель Tranter GXD 042 H 5 с доступными вариантами и укажет, какие параметры нужно подтвердить на объекте. Расчёт выполняется за 30 минут после получения достаточного набора исходных данных. В наличии — срок отгрузки подтвердим за 30 минут; если стандартное исполнение не подходит, изготовим и поставим решение под вашу задачу.

В запросе укажите назначение, среды, температуры, расходы, давление и желаемые присоединения. Добавьте фото аппарата, узла и пространства вокруг него. Такой комплект быстрее приводит к точному предложению и снижает риск купить теплообменник, который придётся дорабатывать уже во время монтажа. Гарантия по договору.
