Пластины APR-62 для теплообменников Phoenix — подбор и замена

Что означает обозначение APR-62

Маркировка APR-62 задаёт семейство исполнения, но сама по себе не является полным чертежом детали. У двух пластин с похожим обозначением могут отличаться длина и ширина, шаг отверстий, диаметр портов, угол и глубина гофры, материал листа и посадка уплотнения. Поэтому пластины для теплообменников Phoenix нельзя заказывать по одному названию аппарата, если нет фотографии или размерного листа.

Для заявки достаточно указать модель теплообменника, число пластин в пакете и рабочую задачу. Если шильд стёрт, приложите общий вид рамы, торцевой пластины и нескольких листов после разборки. По этим данным можно отделить рабочую пластину от прижимной, понять направление каналов и подготовить запрос на изготовление или поставку замены.

Какие размеры проверить перед заказом

Измерения лучше делать после промывки и удаления старого клея или загрязнений. На изношенном листе гофра может быть деформирована, а отверстия — увеличены коррозией. В таком случае нужны фотография соседней исправной пластины и данные о среде, температуре и давлении.

Как отличить пластину от уплотнения

Пластина APR-62 — металлический профилированный лист с отверстиями и каналами; уплотнение — отдельный эластомерный контур, который задаёт герметичность и разделяет потоки. При заявке эти позиции нельзя смешивать: одинаковая форма внешнего контура не означает, что подойдёт любая резина. Уточните, нужна одна пластина, комплект пластин, уплотнения или пакет для капитального ремонта.

• снимите общий вид пластины и крупно покажите клеймо или остаток маркировки;
• сфотографируйте уплотнение со стороны канавок и места фиксации;
• пометьте направление потока и положение листа в пакете;
• укажите, сколько деталей повреждено и сколько требуется заменить;
• сообщите, была ли промывка химическим составом и какие признаки износа обнаружены.

Материал и рабочая среда

Для холодной и горячей воды часто рассматривают нержавеющие листы, но итоговый материал выбирают по составу среды и температурному режиму. Хлориды, соли, гликоль, моющие растворы и технологические добавки по-разному воздействуют на металл и эластомер. Если аппарат работает в ГВС, отоплении, охлаждении или производственной линии, перечислите обе среды и их предельную температуру.

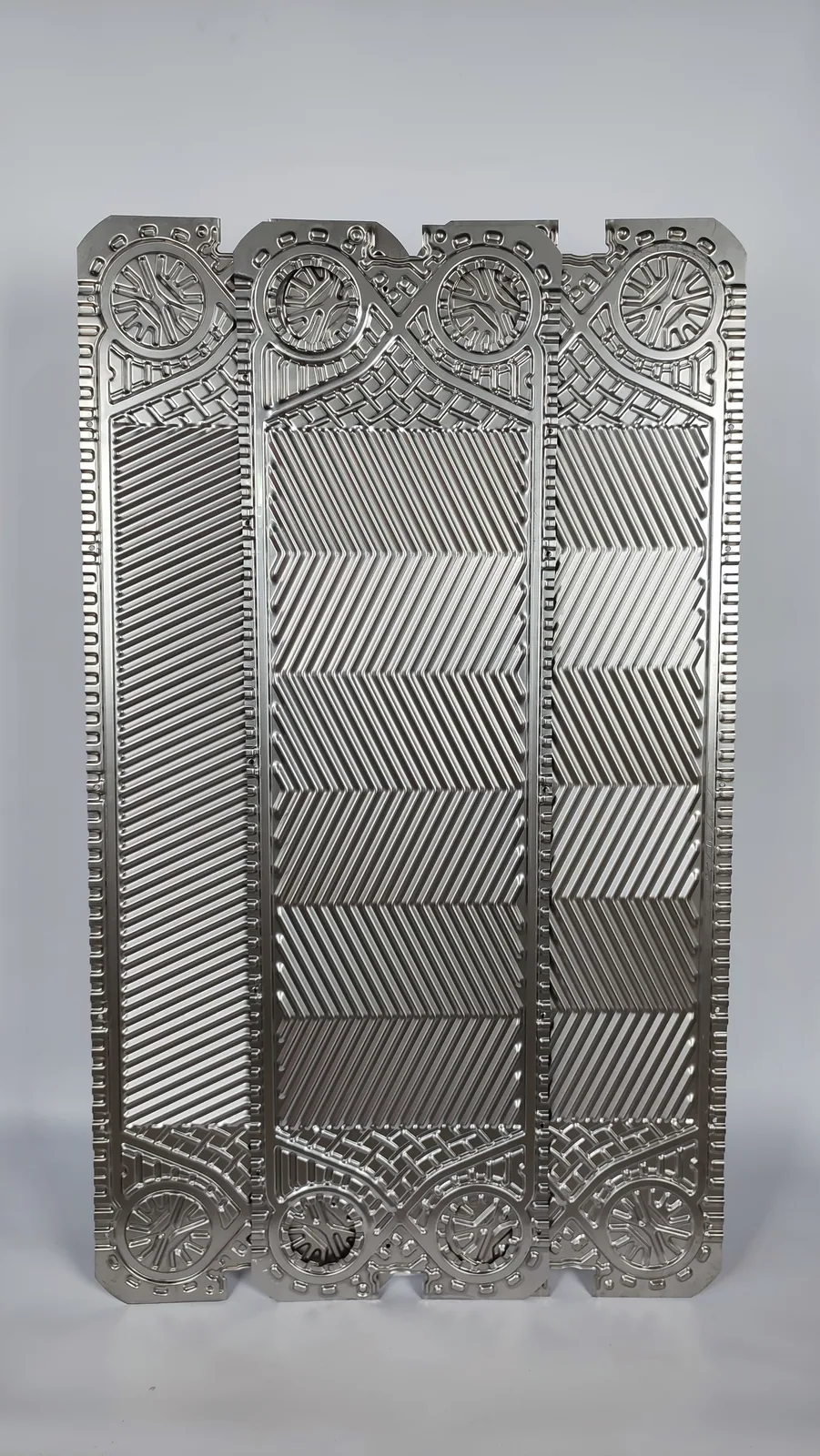

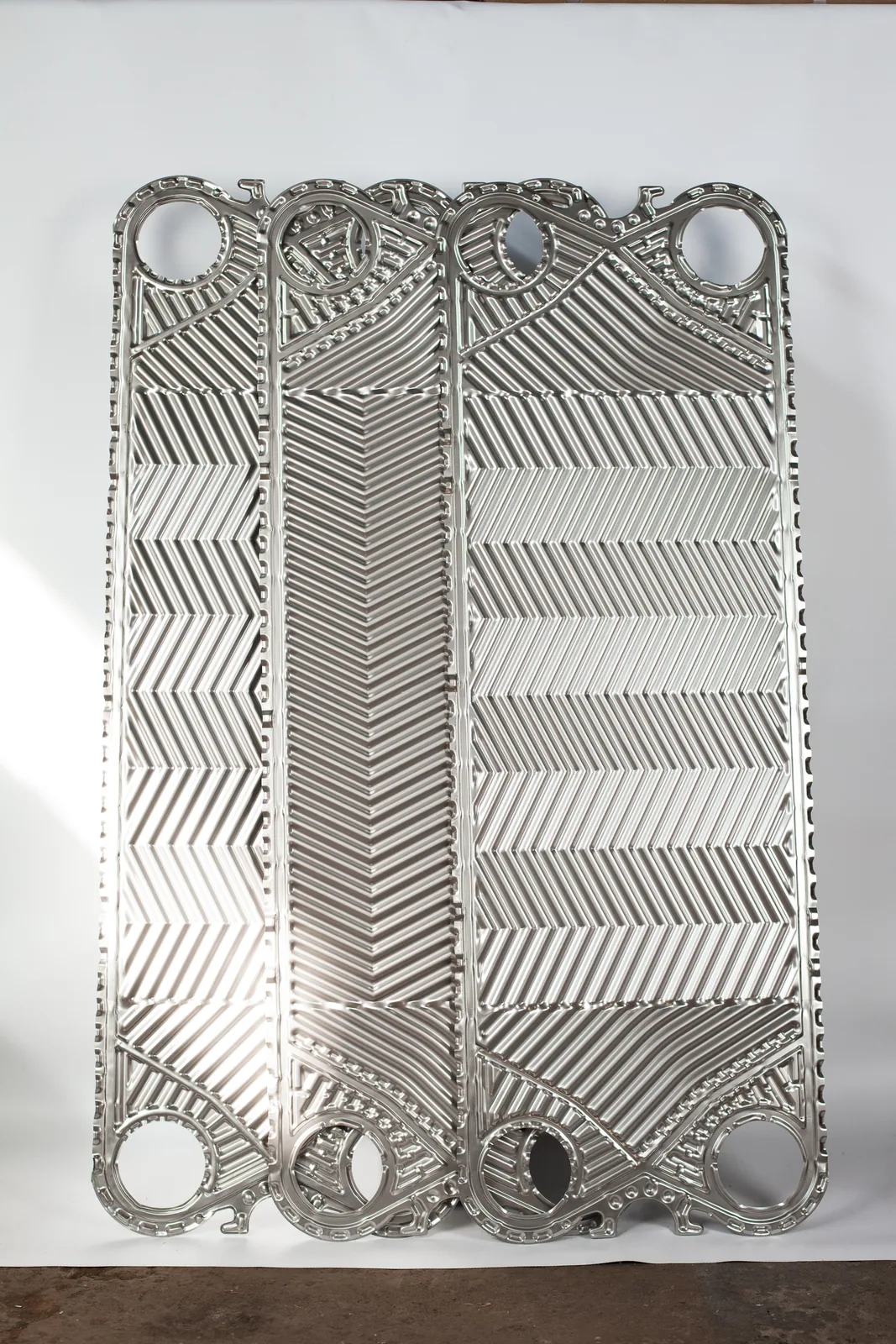

В связанной витрине показаны реальные пластины из раздела с материалом листа AISI 304. Это ориентир по доступным типоразмерам, а не автоматическое подтверждение совместимости с APR-62. Для замены Phoenix сравниваем чертёж, габарит и портовую схему; материал AISI 304 принимаем только после проверки среды. При повышенной коррозионной нагрузке может потребоваться другой сплав или изменение конструкции.

Совместимость с пакетом теплообменника

Рабочий пакет собирается из пластин одного профиля и согласованного уплотнения. Нельзя смешивать листы только потому, что они имеют одинаковый внешний размер: различия в гофре меняют канал, площадь и перепад давления. Также важно сохранить чередование угла рисунка и правильную ориентацию каждого листа. Ошибка при сборке приводит к перекрёстному смешению сред или к неполному прижатию.

При подборе замены сверяем четыре группы признаков: геометрию, гидравлическую схему, материал и уплотнение. Для работающего аппарата дополнительно учитываем число каналов, фактическую нагрузку, температуры входа и выхода, расход, давление и допустимое сопротивление. Если меняется профиль пластины, инженер проверяет, не потребуется ли пересчёт пакета и настройка насосной группы.

Что есть в подборе и чем заменить

В подборе собраны пластины теплообменников из родительского раздела, для которых в каталоге указано исполнение с AISI 304. Среди обозначений есть серии Sondex S100, S110, S113, S121 и S130. Эти позиции полезны для сравнения размеров и подготовки аналога, но не являются заявлением, что любая из них встанет вместо Phoenix APR-62 без проверки.

Если точной детали нет в текущем каталоге, подготовим поставку или изготовление по образцу и согласованным параметрам. Для точного запроса нужны чертёж, фото с линейкой, количество, рабочая среда и срок. При замене одного листа также проверяем состояние соседних пластин: разный износ и просевшие уплотнения могут сделать частичный ремонт невыгодным.

Порядок подбора APR-62

1. Опишите аппарат Phoenix, его назначение и причину замены.
2. Передайте фото шильда, пластины с двух сторон, отверстий и уплотнения.
3. Укажите габариты, межцентровые расстояния, количество листов и тип присоединений.
4. Сообщите температуры, расходы, давления и состав сред по обеим сторонам.
5. Инженер сопоставит геометрию, материал, канал и уплотнение с доступными вариантами.
6. После согласования подготовим предложение на отдельные пластины, комплект или пакет.

Если требуется срочная замена, сначала отправьте самые информативные фотографии: маркировку, торец листа, портовую зону и уплотнение. Измерения можно дополнить позже, но без базовой геометрии обещать взаимозаменяемость нельзя.

Монтаж и проверка после ремонта

Перед сборкой очистите направляющие и проверьте, нет ли заусенцев на опорных точках. Пластины укладывают в заданной последовательности, не переворачивая листы случайным образом. Уплотнение должно ровно лежать в канавке без перекручивания, растяжения и выступания в канал. Пакет стягивают по диагонали до заданного размера, а не «до упора».

После монтажа систему заполняют постепенно, удаляют воздух и проверяют герметичность на рабочем давлении. Затем фиксируют температуры и перепад давления на чистом фильтре. Если фактический нагрев ниже расчётного, проверяют направление потоков, число пластин, загрязнение каналов и работу насоса. Такие измерения помогают отличить неправильную сборку от неверно подобранной детали.

Частые вопросы

Можно ли купить пластины APR-62 только по названию?

Для предварительного запроса — да, но для подтверждения совместимости нужны размеры, фото или чертёж, материал и данные уплотнения. Одного обозначения недостаточно для безопасной замены.

Подойдут ли пластины AISI 304 вместо Phoenix?

Марка материала отвечает только за состав листа. Совместимость подтверждается ещё геометрией, рисунком гофры, отверстиями, толщиной и уплотнением, поэтому каждую замену проверяем отдельно.

Что делать, если маркировка APR-62 не читается?

Пришлите фото рамы, пластины, портов и уплотнения с масштабом, а также укажите число листов и режимы работы. По совокупности признаков инженер подготовит вариант подбора.

Можно ли заменить одну повреждённую пластину?

Можно, если новая деталь совпадает с профилем и состоянием пакета. При массовой коррозии или просадке уплотнений сравним стоимость частичной замены с комплектом.

Вы поставляете уплотнения вместе с пластинами?

Да, запрос можно оформить на пластину, уплотнение или комплект. В заявке укажите среду, температуру и способ фиксации уплотнения, чтобы выбрать совместимый материал.

Заявка на изготовление или поставку

Отправьте модель теплообменника, фото, размеры, количество деталей и параметры среды. Инженер выполнит расчёт за 30 минут, уточнит заменяемость и предложит поставку под согласованные характеристики. Срок отгрузки подтвердим после проверки наличия и исполнения; гарантия по договору.
