Прокладки для теплообменников Enco

Подбор пластин и уплотнений по межцентрам

Замерьте межцентровые расстояния пластины — найдём, какие пластины и уплотнения подойдут на замену.

Что проверить перед заказом

Материал уплотнения и рабочая среда

Эластомер выбирают с учётом температуры, давления и химического состава среды. Для воды отопления, водоподготовки, ГВС, растворов гликоля и технологических жидкостей требования различаются. Одинаковый профиль при неподходящем материале может потерять эластичность, разбухнуть или начать пропускать раньше ожидаемого срока.

При согласовании сообщите температуру подачи и обратной линии, максимальное давление, наличие присадок и частоту остановок. Если в контуре есть масло, хладагент или моющее средство, это указывают отдельно. Инженер сопоставит среду с доступным материалом и предупредит, когда требуется другой состав резины или специальное исполнение.

• для водяного контура важны температура и качество воды;
• для гликоля учитывают концентрацию и фактическую вязкость;
• для химически активной среды проверяют совместимость каждого элемента;
• при регулярной мойке учитывают состав и температуру промывочного раствора.

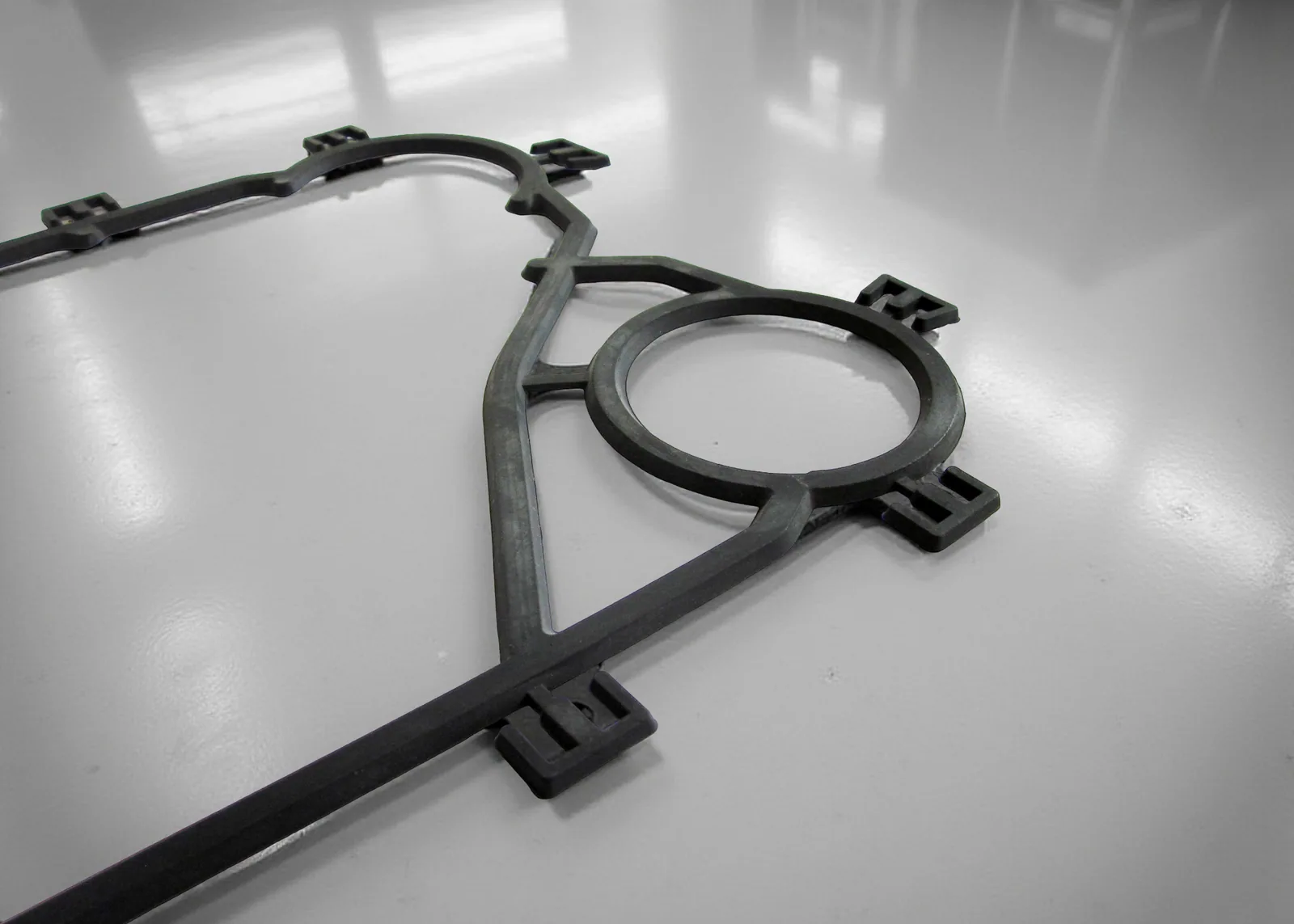

Размеры, профиль и расположение портов

Одна цифра длины не описывает уплотнение полностью. Нужно сопоставить внешний контур, внутренние перемычки, посадочные канавки и отверстия. У пластин одной ширины могут быть разные схемы потоков, а небольшое отличие в угловой зоне изменяет подключение контура. Поэтому при замене проверяют не только саму прокладку, но и пластину, в которую она устанавливается.

Для замера разложите деталь на ровной поверхности и не растягивайте её: растянутая резина даст ошибку. Снимите размеры по нескольким участкам, отметьте форму углов и расстояния между центрами портов. Если прокладка порвана, измерьте канавку на пластине и приложите фотографии неповреждённых фрагментов. Так подбор для теплообменника Enco будет основан на геометрии, а не на предположении.

Замена комплекта или отдельных прокладок

При единичной течи иногда достаточно заменить одну деталь, но перед решением осматривают весь пакет. Уплотнения, которые потеряли эластичность, имеют трещины, следы выдавливания или стойкую деформацию, могут потребовать комплектной замены. Если остальные элементы уже затвердевшие, установка одной новой прокладки не всегда возвращает узлу стабильную герметичность.

Комплект подбирают по количеству пластин, их порядку и схеме потоков. При частичной замене важно не перепутать прокладки разных каналов и не нарушить чередование пластин. Для разборного аппарата полезно заранее зафиксировать порядок пакета фотографиями и отметками на раме. При обратной сборке это сокращает риск ошибочного направления потока и повторного демонтажа.

1. снять нагрузку и безопасно слить рабочую среду;
2. открыть аппарат и очистить посадочные места от старого материала;
3. сверить новую деталь с канавкой и соседними пластинами;
4. собрать пакет в исходной последовательности;
5. равномерно затянуть раму и провести испытание на герметичность.

Как проходит подбор по образцу

Начните с сообщения о назначении аппарата и причине обращения: течь, плановое обслуживание, изменение режима или восстановление после простоя. Затем передайте маркировку, фотографии, размеры пластины и прокладки. Если есть паспорт, укажите серию, количество пластин, тип соединений и год выпуска. Эти сведения помогают отличить близкие исполнения и не привязаться к случайно похожей позиции.

Инженер за 30 минут оценит исходные данные, задаст недостающие вопросы и предложит вариант поставки. При отсутствии точной маркировки согласуем контрольные размеры перед изготовлением. Можно подготовить отдельные прокладки либо комплект для всего пакета, а также проверить, не требуется ли замена повреждённых пластин.

Что входит в проверку совместимости

Перед отгрузкой сопоставляются профиль, габариты, угловые проходы и способ фиксации. Отдельно проверяется соответствие материала рабочей среде и диапазону температур. Если аппарат ранее ремонтировали, уточните, менялись ли пластины или затяжной размер.

Ошибки при выборе уплотнения

• заказывают деталь по слову «Enco» без серии и размеров;
• сравнивают только длину, не проверяя угловые порты и перемычки;
• выбирают материал по цвету, хотя цвет не подтверждает химическую стойкость;
• растягивают старую резину при замере и получают неверный контур;
• не учитывают давление при запуске и последующее тепловое расширение;
• ставят новую деталь на грязную канавку или с остатками старого клея.

Если есть сомнение, отправьте сразу несколько фотографий: вид пластины, общий вид установленного пакета, крупный план портов и маркировку. По одному снимку без масштаба часто невозможно отличить соседние исполнения.

Установка и проверка герметичности

Перед монтажом посадочные канавки очищают способом, совместимым с материалом пластины и уплотнения. Металлический инструмент, глубокие царапины и остатки старого клея могут создать канал для течи. Прокладку укладывают без перекручивания, контролируют фиксацию по всему контуру и проверяют, что она не выступает за рабочую поверхность.

Раму стягивают равномерно, по диагонали и с контролем размера пакета по инструкции аппарата. После заполнения воздух удаляют постепенно, затем проверяют давление и отсутствие капель на холодном и рабочем режиме. Резкий запуск насоса или гидроудар способен повредить даже правильно подобранную деталь.

Товары для ремонта пластинчатого аппарата

В витрине собраны реальные уплотнения из раздела комплектующих для теплообменников. В перечне встречаются исполнения для разных серий пластин и производителей, поэтому карточка товара сама по себе не подтверждает замену для Enco. Перед заказом сопоставьте название, фотографии, размеры и параметры вашей детали; при расхождении оставьте запрос на ручную проверку.

Такой подход позволяет подобрать совместимую позицию даже тогда, когда исходный бренд не указан в каталоге отдельной строкой. Мы не подменяем маркировку аппарата и не называем аналог точным без проверки. Если готовое исполнение не подходит, изготовим и поставим решение под вашу задачу после согласования геометрии и материала.

Доставка и подготовка заявки

Для расчёта приложите фото прокладки с двух сторон, снимок пластины, размеры и сведения о среде. Напишите, сколько деталей требуется, есть ли запасной комплект и когда планируется остановка оборудования. Это помогает заранее оценить комплектность и согласовать срок отгрузки. В наличии — срок отгрузки подтвердим за 30 минут; гарантия по договору.

Работаем с заявками по России: условия доставки зависят от габаритов, количества и места получения. Для уплотнения важнее конкретная геометрия и материал, чем только площадь теплообменника.

Подбор с инженером

Отправьте фотографию, размеры и данные теплообменника через чат. Инженер проверит прокладку для Enco по реальной посадке, рассчитает комплект и сообщит, какие сведения нужны для окончательного согласования. Расчёт выполняем за 30 минут.
