Баки деаэраторные БДА
Баки деаэраторные БДА предназначены для сбора и хранения деаэрированной воды в системах теплоснабжения и котельных. Они работают в связке с деаэрационной колонкой, обеспечивая запас питательной воды и её стабильную подачу в сеть. Выбор БДА ведётся по полезной ёмкости, которая должна покрывать потребности объекта в пиковом режиме. При подборе оценивают геометрический объём, массу, диаметр и общую длину бака по таблице типоразмеров. Важно учитывать рабочее давление и температуру для расчёта прочности. Опросный лист для подбора бака доступен в PDF-файле. Типовые ошибки включают неправильный запас по ёмкости и игнорирование нагрузки от веса заполненного бака при проектировании фундамента. Смежные разделы помогут уточнить параметры деаэрационных колонок и насосного оборудования.
Назначение
Баки деаэраторные БДА являются частью деаэрационной установки и служат аккумулятором подготовленной воды. Они принимают воду после деаэрационной колонки, обеспечивают её запас для бесперебойной работы котлов и тепловых сетей, а также компенсируют пиковые нагрузки и возможные колебания расходов.
Принцип работы
Деаэрированная вода стекает из колонки в бак, где поддерживается рабочий уровень. Из бака вода забирается питательными или сетевыми насосами по мере необходимости. Внутренний объём бака разделён на зоны, а конструкция обеспечивает дополнительное время выдержки воды для завершения дегазации. Работа бака неразрывно связана с деаэрационной колонкой, поэтому его подбирают совместно с ней.
Выбор по режимам
Основной параметр выбора — полезная ёмкость бака. Она должна быть достаточной для покрытия суммарного водопотребления. Расчёт проводится на основе максимального часового расхода воды и времени запаса, необходимого для стабильной работы системы. После определения полезной ёмкости по таблице типоразмеров выбирается ближайшая модель с необходимыми геометрическими параметрами: диаметром, длиной, полной и геометрической ёмкостью. Значения рабочего давления и температуры едины для всей линейки БДА, что упрощает проверку совместимости с другими элементами схемы.
Схема обвязки
Типовая обвязка включает подачу деаэрированной воды в бак, линии рециркуляции для поддержания уровня, переливную и дренажную линии. Патрубки для подключения контрольно-измерительных приборов установлены на корпусе. Схема предполагает установку предохранительных устройств для защиты бака от превышения давления. При проектировании обвязки учитывают массу рабочего бака (полностью заполненного водой), которая указана в таблице типоразмеров и важна для расчёта фундамента и опор.
Опросный лист
Для корректного расчёта и подбора заполняется опросный лист, где указываются требуемая полезная ёмкость, условия эксплуатации (давление, температура) и особенности присоединения к деаэрационной колонке. Опросный лист доступен по ссылке в PDF-файле. В нём также учитываются параметры площадки для установки, так как габаритная длина бака может быть значительной.
Ошибки подбора
Наиболее частые ошибки: подбор бака без учёта режима работы насосного оборудования, недооценка требуемого запаса воды, игнорирование полной длины бака при компоновке помещения, а также выбор модели, масса которой создаёт чрезмерную нагрузку на перекрытие. Все параметры для проверки — масса, длина, диаметр — приведены в таблице типоразмеров ниже. Обратите внимание на смежные разделы, посвящённые деаэраторам и насосам, для комплексного понимания установки.
Таблица типоразмеров
| Модель | Главный параметр | Ду | Габариты | Масса |
|---|---|---|---|---|
| Бак деаэраторный БДА-75 | — | 3000 мм | — | 15100 кг |
| Бак деаэраторный БДА-50 | — | 2800 мм | — | 9727 кг |
| Бак деаэраторный БДА-35 | — | 2200 мм | — | 7575 кг |
| Бак деаэраторный БДА-25 | — | 2200 мм | — | 5072 кг |
| Бак деаэраторный БДА-15 | — | 2000 мм | — | 3720 кг |

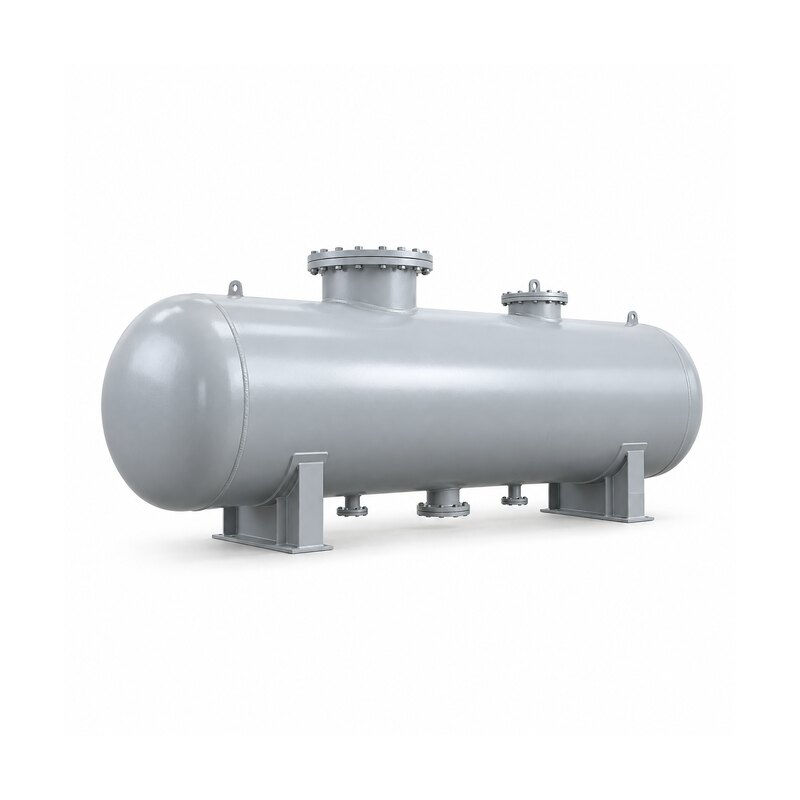

| Бак деаэраторный БДА-8 | — | 1600 мм | — | 2565 кг |
| Бак деаэраторный БДА-4 | — | 1200 мм | — | 1395 кг |
| Бак деаэраторный БДА-2 | — | 1200 мм | — | 1100 кг |
Схема инженерного подбора
Подбор выполняют по главному режимному параметру, рабочим давлениям и температурам. После тепловой проверки уточняют присоединения, габариты, массу и схему обвязки.
Документы
Сопутствующие разделы
Деаэрационные установки · Деаэраторы атмосферные ДА · Колонки деаэрационные КДА · Охладители выпара ОВА · Гидрозатворы деаэраторов
Конструкция и работа бака БДА
Бак БДА принимает деаэрированную воду после колонки и поддерживает её запас перед дальнейшей подачей в питательный тракт. Конструкция включает сварной бак с патрубками подвода, выдачи, дренажа и контроля уровня; форма днищ и состав металла зависят от конкретного исполнения. Бак не следует считать самостоятельной ступенью удаления газов без подтверждения схемой.
При проектировании учитывают режим среды, массу заполненного бака, опоры, теплоизоляцию и доступ для осмотра. Рабочее состояние и способ отвода паровоздушной смеси определяются проектом деаэрационной установки. Линии подключают с учётом предотвращения застойных зон и возможности безопасного опорожнения; насосы защищают от работы без достаточного уровня. Контроль уровня и исправность запорных элементов проверяют при наладке и обслуживании. Состояние патрубков и опор контролируют при плановом осмотре.
Вопросы и ответы
Для чего нужен бак деаэраторный БДА?
БДА служит для сбора и хранения деаэрированной воды. Он создаёт запас подготовленной воды в системе, обеспечивая стабильную работу котлов и теплосетей даже при пиковых нагрузках.
Как выбрать бак деаэраторный?
Выбор ведётся по требуемой полезной ёмкости, которую рассчитывают исходя из максимального часового расхода воды и необходимого времени запаса. По таблице типоразмеров подбирается модель с ближайшими параметрами.
Какое рабочее давление в баке БДА?
Рабочее давление одинаково для всей линейки БДА и указано в таблице типоразмеров. При выборе важно учитывать рабочую температуру и давление гидроиспытания для обеспечения совместимости с элементами системы.
Из чего складывается геометрическая и полезная ёмкость бака?
Геометрическая ёмкость — это полный внутренний объём бака. Полезная ёмкость — часть объёма, которая фактически используется для хранения воды при рабочем уровне. Эти значения приведены в таблице типоразмеров для каждой модели.
Почему при подборе важно учитывать массу бака?
Масса сухого и рабочего (заполненного водой) бака критична для расчёта фундамента, опорных конструкций и несущей способности перекрытия. Недооценка этого параметра — типичная ошибка при проектировании.
Как связаны бак БДА и деаэрационная колонка?
Бак и колонка работают в паре. Колонка удаляет из воды агрессивные газы, а бак накапливает её. Они подбираются совместно, так как пропускная способность колонки должна соответствовать полезному объёму бака.
Где взять данные для расчёта, если в таблице нет нужной модели?
Для индивидуального расчёта и подбора необходимо заполнить опросный лист, который доступен в PDF-файле в разделе. В нём указываются требуемые параметры для формирования запроса.
