Колонки деаэрационные КДА
Колонка деаэрационная (КДА) — это вертикальный аппарат, предназначенный для термической деаэрации воды. Принцип действия основан на нагреве воды паром до температуры насыщения, при которой растворимость агрессивных газов (кислорода и углекислоты) резко падает, и они удаляются из воды. Подбор колонки ведётся по требуемой производительности и режимам работы. Для расчёта и заказа необходимо заполнить опросный лист, ссылка на который приведена в разделе. Основные ошибки подбора связаны с неправильной оценкой производительности, температуры и давления греющего пара, а также с игнорированием требований к монтажу и обвязке.
Назначение и принцип работы
Колонка деаэрационная — это вертикальный аппарат, предназначенный для удаления из питательной воды растворённых агрессивных газов (кислорода и углекислоты), вызывающих коррозию оборудования котельных и тепловых сетей. Принцип действия основан на термической деаэрации: вода нагревается паром до температуры насыщения, при которой растворимость газов снижается до минимальных значений, и они удаляются через выпар. Внутри колонки установлены тарелки, обеспечивающие тонкое распыление воды и её интенсивный контакт с паром. Данный тип оборудования относится к семейству атмосферных деаэраторов и устанавливается над деаэраторным баком, образуя единую деаэрационную установку.
Инженерный подбор и расчёт
Подбор колонки деаэрационной ведётся по производительности, которая определяется максимальным расходом питательной воды в котельной. Расчётная производительность аппарата должна соответствовать суммарному расходу воды всеми потребителями. Выбор конкретного типоразмера осуществляется по таблице типоразмеров, приведённой ниже, в которой указаны производительность, диаметр корпуса, высота и масса аппаратов. Важно учитывать режимы работы: температура и давление греющего пара должны соответствовать параметрам, указанным в характеристиках.
Схема обвязки
Типовая схема обвязки колонки включает подвод исходной воды, подвод греющего пара, отвод деаэрированной воды в бак и отвод выпара в атмосферу или охладитель выпара. Для контроля уровня в баке устанавливается регулятор уровня, для поддержания давления — регулятор давления пара. Предохранительный клапан защищает оборудование от превышения давления.
Опросный лист
Для корректного подбора и расчёта заполните опросный лист, доступный по ссылке в PDF-файле в разделе документации. В опросном листе указываются требуемая производительность, параметры пара и воды, а также условия монтажа.
Типовые ошибки подбора
Основные ошибки при подборе колонки:
- Неверная оценка максимальной производительности, что приводит к выбору заниженного типоразмера.
- Игнорирование температуры и давления греющего пара — при несоответствии параметров эффективность деаэрации снижается.
- Неправильный выбор схемы обвязки и отсутствие необходимой арматуры (регуляторов уровня, давления).
- Неучёт необходимости установки охладителя выпара для уменьшения потерь тепла и воды.
Независимо от выбранной модели, принцип монтажа и подключения одинаков для всех типоразмеров. Для уточнения параметров обратитесь к паспорту изделия или опросному листу.
Таблица типоразмеров
| Модель | Главный параметр | Ду | Габариты | Масса |
|---|---|---|---|---|
| Колонка деаэрационная ДА-5 | 1,5–6,0 т/ч | 530 мм | — | 190 кг |
| Колонка деаэрационная КДА-5 | 1,5–6,0 т/ч | 500 мм | — | 208 кг |

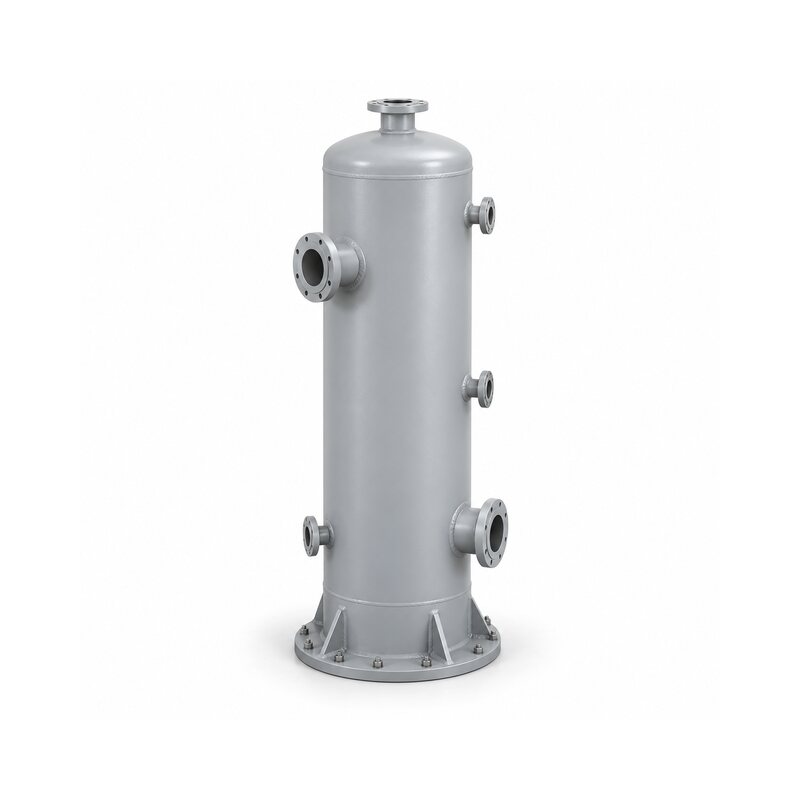

| Колонка деаэрационная ДА-15 | 4,5–18,0 т/ч | 530 мм | — | 210 кг |
| Колонка деаэрационная КДА-15 | 4,5–18,0 т/ч | 500 мм | — | 270 кг |
| Колонка деаэрационная ДА-25 | 7,5–30,0 т/ч | 530 мм | — | 240 кг |
| Колонка деаэрационная КДА-25 | 7,5–30,0 т/ч | 816 мм | — | 420 кг |
| Колонка деаэрационная ДА-50 | 15,0–60,0 т/ч | 816 мм | — | 470 кг |
| Колонка деаэрационная КДА-50 | 15,0–60,0 т/ч | 1016 мм | — | 574 кг |
| Колонка деаэрационная ДА-100 | — | — | — | — |
| Колонка деаэрационная КДА-100 | 30,0–120,0 т/ч | 1570 мм | — | 860 кг |
| Колонка деаэрационная КДА-200 | 180,0–240,0 т/ч | 1624 мм | — | 860 кг |
| Колонка деаэрационная КДА-300 | 270,0–360,0 т/ч | 1800 мм | — | 1900 кг |
Схема инженерного подбора
Подбор выполняют по главному режимному параметру, рабочим давлениям и температурам. После тепловой проверки уточняют присоединения, габариты, массу и схему обвязки.
Документы
Сопутствующие разделы
Деаэрационные установки · Деаэраторы атмосферные ДА · Баки деаэраторные БДА · Охладители выпара ОВА · Гидрозатворы деаэраторов
Вопросы и ответы
Как выбрать колонку деаэрационную по производительности?
Производительность колонки деаэрационной выбирается по суммарному максимальному расходу питательной воды в котельной. Необходимо сопоставить требуемый расход с производительностью конкретной модели в таблице типоразмеров.
Какие параметры важны при расчёте деаэрационной колонки?
При расчёте важны производительность, температура и давление греющего пара, а также температура исходной воды. Эти параметры должны соответствовать характеристикам выбранной модели, указанным в таблице типоразмеров.
Из чего состоит деаэрационная установка?
Деаэрационная установка состоит из колонки деаэрационной, установленной вертикально, и деаэраторного бака, расположенного под ней. В комплект также входят регуляторы уровня и давления, предохранительный клапан и охладитель выпара.
Как работает колонка деаэрационная?
Внутри колонки вода распыляется на тарелки и нагревается паром, который подаётся снизу. При нагреве до температуры насыщения растворённые газы выделяются из воды и удаляются через выпар. Деаэрированная вода стекает в бак.
Какие бывают ошибки при выборе деаэратора?
Частая ошибка — выбор колонки без учёта максимального расхода воды. Также ошибочно игнорировать параметры греющего пара, так как при недостаточном давлении пара вода не нагреется до нужной температуры, и деаэрация будет неэффективной.
Где взять опросный лист для подбора колонки?
Опросный лист для подбора колонки деаэрационной доступен в разделе документации. Ссылка на PDF-файл с опросным листом приведена в соответствующем разделе сайта.
На что влияет высота и диаметр колонки?
Габаритные размеры колонки, включая высоту и диаметр, определяют производительность аппарата. Чем больше диаметр и высота, тем выше производительность, что отражено в таблице типоразмеров.
Какие данные нужны для заполнения опросного листа?
Для заполнения опросного листа потребуются требуемая производительность, температура и давление греющего пара, температура исходной воды, а также сведения о типе котельной и условиях монтажа.
