Охладители выпара ОВА
Охладитель выпара (ОВА) — это теплообменный аппарат, предназначенный для утилизации тепла выпара деаэратора путем конденсации пара и нагрева химочищенной или исходной воды. Инженерный подбор сводится к определению необходимой площади поверхности теплообмена на основе теплового баланса, расходов теплоносителей и температурного графика. Для корректного расчета потребуется заполнить опросный лист, который можно найти в приложенном PDF.
Назначение охладителя выпара ОВА
Охладитель выпара ОВА устанавливается в системе деаэрации питательной воды котельных и тепловых электростанций. Его основная задача — снизить потери тепла и массы рабочей среды, конденсируя пар, который уходит из деаэратора вместе с неконденсируемыми газами (кислородом и углекислотой). В качестве греющей среды выступает выпар, а нагреваемой — как правило, химически очищенная вода, которая направляется в деаэратор.
Принцип работы и конструкция
Аппарат представляет собой горизонтальный или вертикальный кожухотрубный теплообменник. Выпар из деаэратора поступает в межтрубное пространство, где контактирует с пучком труб. Внутри труб движется нагреваемая вода. При контакте с более холодной поверхностью труб пар конденсируется, отдавая скрытую теплоту парообразования. Образовавшийся конденсат возвращается в деаэратор или дренажный бак, а нагретая вода направляется на подпитку. Отвод неконденсируемых газов осуществляется через специальный штуцер в верхней части аппарата.
Инженерный подбор по режимам
Подбор охладителя выпара выполняется на основании теплового расчета. Исходными данными для расчета являются: расход и температура выпара, давление в деаэраторе, расход нагреваемой воды и требуемая температура ее нагрева. На основе теплового баланса определяется тепловая нагрузка аппарата. Далее, исходя из коэффициента теплопередачи и среднего логарифмического температурного напора, рассчитывается необходимая площадь поверхности нагрева. После этого подбирается типоразмер из стандартного ряда, ближайший в большую сторону с запасом по площади.
Схема обвязки
Типовая схема обвязки охладителя выпара включает: подвод выпара от деаэратора (сверху), отвод конденсата (снизу или сбоку), подвод холодной воды (снизу), отвод нагретой воды (сверху), линию отвода неконденсируемых газов в атмосферу или на эжектор. На трубопроводах обязательна установка запорной арматуры, а для контроля параметров — манометры и термометры. Для защиты от превышения давления предусматривается предохранительный клапан на линии подвода пара.
Опросный лист
Для быстрого и точного подбора охладителя выпара следует заполнить опросный лист, представленный в PDF-файле. В нем указываются параметры сред, необходимые для теплового расчета, а также дополнительные требования (материал, присоединение). Заполненный опросный лист позволяет подобрать аппарат в соответствии с вашими режимами, избежав ошибок.
Основные ошибки при подборе
Наиболее распространенная ошибка — подбор аппарата без учета реального давления и температуры выпара, что приводит к занижению тепловой нагрузки. Также часто путают материальный и тепловой баланс. Важно помнить, что расчет должен вестись по конденсации пара, а не по нагреву воды. Не стоит выбирать модель с завышенным запасом площади поверхности — это удорожает установку и может привести к нестабильной работе. Следует также учитывать гидравлическое сопротивление и скорость движения воды в трубах.
Паспортные данные на аппараты ОВА-2 и ОВА-8, включая габариты и технические характеристики, сведены в таблицы типоразмеров ниже. Для получения актуальной информации о модификациях и актуальной комплектации обратитесь к специалисту в раздел «Семейство ОВА».
Таблица типоразмеров

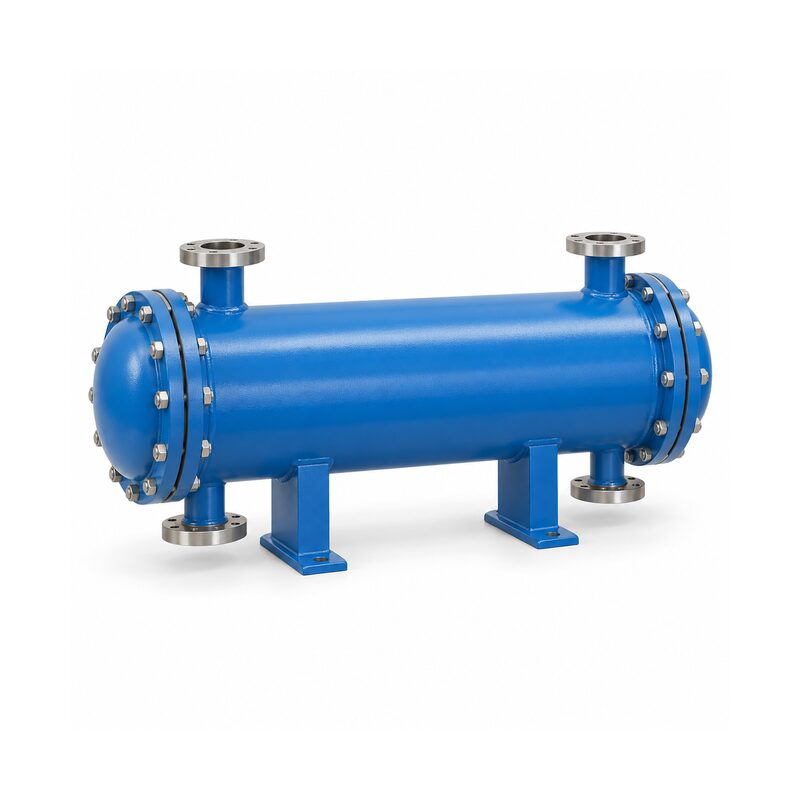

| Модель | Главный параметр | Ду | Габариты | Масса |
|---|---|---|---|---|
| Охладитель выпара ОВА-8 | — | — | — | — |
| Охладитель выпара ОВА-2 | — | — | — | — |
Схема инженерного подбора
Подбор выполняют по главному режимному параметру, рабочим давлениям и температурам. После тепловой проверки уточняют присоединения, габариты, массу и схему обвязки.
Документы
Сопутствующие разделы
Деаэрационные установки · Деаэраторы атмосферные ДА · Колонки деаэрационные КДА · Баки деаэраторные БДА · Гидрозатворы деаэраторов
Вопросы и ответы
Зачем нужен охладитель выпара в деаэраторе?
Охладитель выпара предназначен для утилизации тепла паровоздушной смеси (выпара), отводимой из деаэратора. Он конденсирует пар, возвращая его в цикл, и одновременно подогревает холодную воду, что повышает общую экономичность котельной установки.
Как рассчитать охладитель выпара?
Расчет охладителя выпара сводится к определению требуемой площади поверхности теплообмена. Исходными данными являются расходы и температуры греющего пара и нагреваемой воды. По тепловому балансу находим тепловую нагрузку, далее по температурному напору и коэффициенту теплопередачи — площадь. Готовые результаты расчета лучше сверить с таблицей типоразмеров ниже.
От чего зависит выбор типоразмера ОВА?
Выбор типоразмера ОВА зависит от тепловой нагрузки, которая определяется расходом выпара и степенью его охлаждения. Чем выше нагрузка, тем большая площадь поверхности нагрева требуется. Ближайший больший типоразмер из таблицы выбирается с запасом, но без излишнего превышения.
Что входит в схему обвязки охладителя выпара?
В схему обвязки входит трубопровод подвода выпара от деаэратора, отвода конденсата, подвода холодной воды и отвода нагретой. Обязательны запорная арматура, контрольно-измерительные приборы (термометры, манометры), предохранительный клапан и штуцер для отвода неконденсируемых газов.
Какие ошибки чаще всего допускают при выборе ОВА?
Основные ошибки — неправильное определение тепловой нагрузки, когда не учитывается давление пара, и выбор аппарата с избыточным запасом по площади. Это приводит либо к недогреву воды, либо к нестабильному режиму конденсации и перерасходу металла.
Какие данные нужны для заполнения опросного листа?
Необходимо указать параметры греющей и нагреваемой сред: расходы, температуры на входе и выходе, давление пара. Дополнительно можно указать материал корпуса и труб, тип присоединения, а также условия эксплуатации. Форма опросного листа приведена в PDF-файле.
Модели ОВА-2 и ОВА-8 — в чем отличие?
Отличие моделей ОВА-2 и ОВА-8 заключается в площади поверхности теплообмена и геометрических размерах. Модели с большим номером, как правило, имеют большую производительность и габариты. Точные параметры каждой модели указаны в таблицах типоразмеров ниже.
