Запчасти для кожухотрубных теплообменников и подогревателей
Разделы типового оборудования служат исходным материалом для сборки готовых установок. Каждый типовой элемент (подогреватель, деаэратор, сепаратор) имеет свою схему обвязки, габаритные и присоединительные размеры, которые указаны в соответствующем разделе. Готовые установки в сборе формируются из этих разделов путём подбора совместимых компонентов по давлению, температуре и типу среды. Для перехода от выбора отдельного аппарата к блочной поставке необходимо сверить параметры из таблиц типоразмеров каждого узла.
|
|
|
|
|
|
На сайте представлены разделы типового оборудования: подогреватели сетевой воды ПСВ, блочные подогреватели БП, водоподогреватели ёмкостные ВПЭ, трубные системы для подогревателей ВВП и ПП, калачи и переходы для ВВП, деаэраторы атмосферные ДА, колонки деаэрационные КДА, баки деаэраторные БДА, охладители выпара ОВА, гидрозатворы деаэраторов, сепараторы непрерывной продувки СНП, охладители проб, солерастворители, элеваторы и элеваторные узлы, грязевики абонентские ТС.
Эти разделы связаны с готовыми установками в сборе следующим образом: из каталожных типоразмеров ПСВ, БП, ВПЭ выбирается корпус теплообменника; к нему по таблицам присоединительных размеров подбираются калачи, переходы и трубные системы. Для деаэрационной группы из колонки КДА и бака БДА собирается деаэратор ДА, к которому добавляются охладитель выпара ОВА и гидрозатвор. Сепаратор СНП, охладитель проб и солерастворитель комплектуются по схемам обвязки из соответствующих разделов. Элеваторный узел и грязевик ТС входят в состав обвязки теплового пункта.
Схемы обвязки и опросные листы для каждой группы оборудования приведены в разделах. Для заказа готовой установки в сборе необходимо заполнить опросный лист с указанием типоразмеров выбранных узлов. ГОСТ и ТУ на каждую единицу оборудования указаны в карточке товара.
Типы оборудования
| Раздел | Номенклатура |
|---|---|

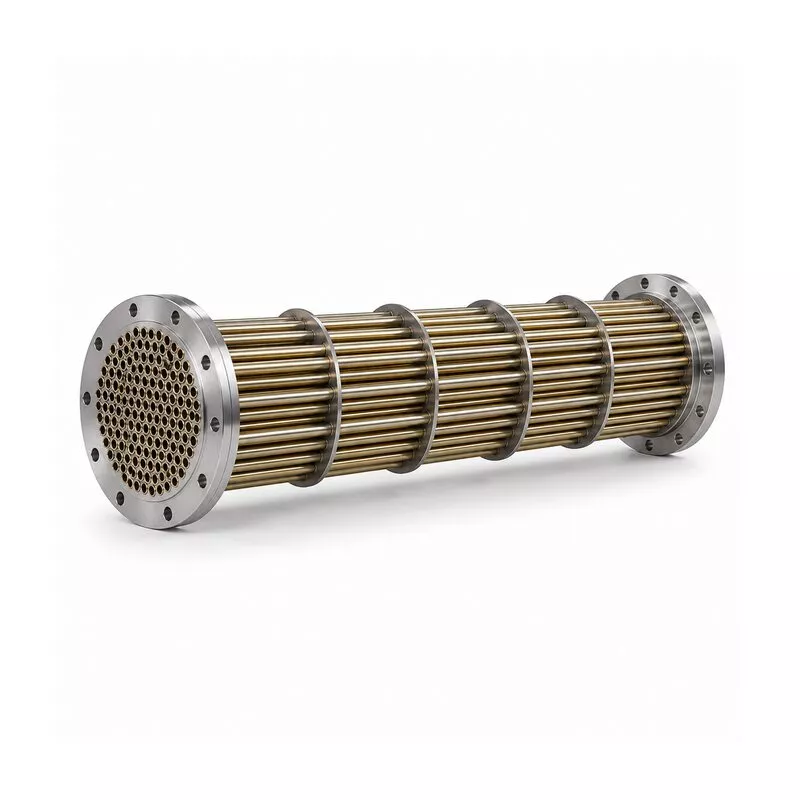

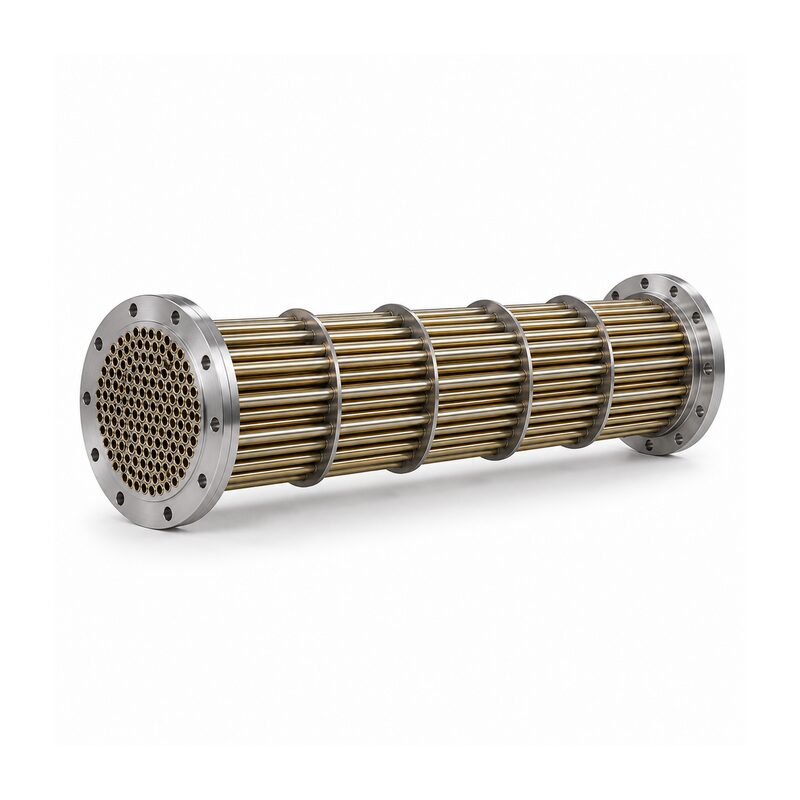

| Трубные системы для подогревателей ВВП и ПП | 20 моделей |
| Калачи для подогревателей ВВП | 16 моделей |

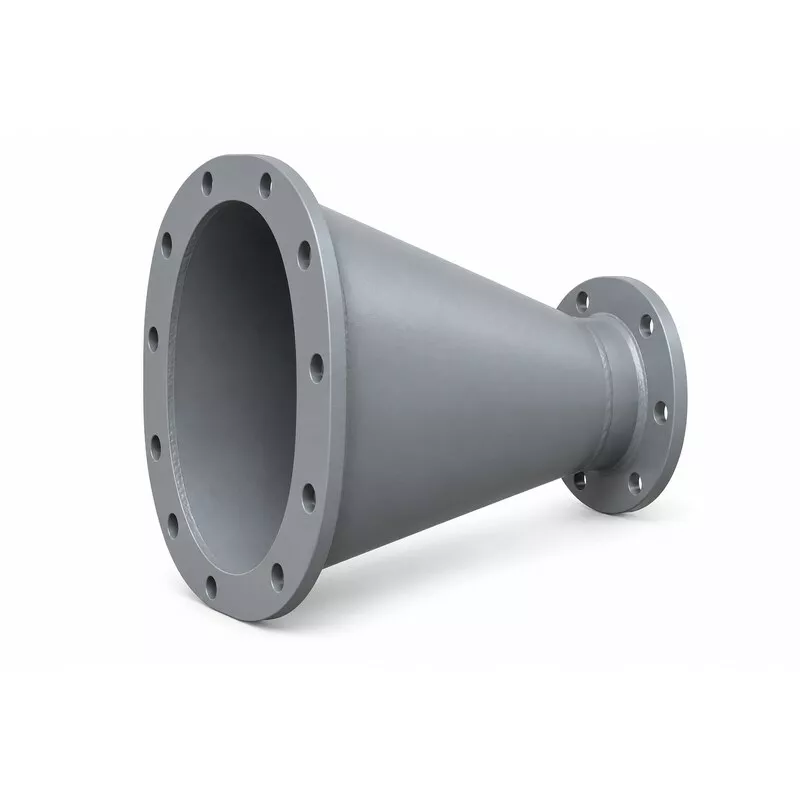

| Переходы для подогревателей ВВП | 23 модели |
Комплекты
Состав комплекта уточняется по задаче объекта.
Инженерный подбор
Сначала фиксируют режимы и ограничения, затем проверяют расчёт, схему обвязки, ГОСТ или ТУ и присоединения оборудования.
Конструкция и монтаж кожухотрубного теплообменника
Аппарат состоит из кожуха и трубного пучка. Одна среда проходит внутри труб, другая движется в межтрубном пространстве, а тепло передаётся через стенки труб. Трубные решётки разграничивают потоки и удерживают пучок; перегородки или опоры применяют, когда они предусмотрены конструкцией.
Материалы и уплотнения согласуют с составом сред, температурным режимом и действующими нагрузками. При монтаже обеспечивают опору аппарата, соосность присоединений и возможность отключения, дренирования и удаления воздуха по схеме. Доступ для осмотра и очистки учитывают заранее, чтобы обслуживание не требовало демонтажа соседних линий.
Вопросы и ответы
Как связаны разделы подогревателей ПСВ и блочных подогревателей БП с готовыми установками?
Раздел ПСВ содержит типоразмеры корпусов подогревателей сетевой воды, а раздел БП — готовые блочные подогреватели, которые уже включают обвязку. При заказе установки в сборе можно либо выбрать отдельный ПСВ и доукомплектовать его элементами из разделов трубных систем, калачей и переходов, либо заказать готовый БП, где все компоненты уже подобраны по схемам.
Какие элементы входят в деаэрационную установку в сборе?
Готовая деаэрационная установка собирается из колонки деаэрационной КДА, бака деаэраторного БДА, охладителя выпара ОВА и гидрозатвора деаэратора. Каждый из этих элементов имеет свой раздел с типоразмерами и схемами обвязки.
Нужно ли отдельно заказывать трубные системы, калачи и переходы при покупке подогревателя ВВП?
В разделе трубных систем для подогревателей ВВП и ПП приведены готовые трубные пучки, а в разделах калачей и переходов — соединительные элементы. Если в описании готовой установки эти детали не входят в комплект, их необходимо подобрать по таблицам присоединительных размеров из соответствующих разделов.
Как подобрать сепаратор непрерывной продувки СНП для котельной?
В разделе СНП приведены типоразмеры сепараторов, их присоединительные размеры и схемы обвязки. Для включения в готовую установку необходимо сверить давление и расход продувки с табличными данными, после чего сепаратор монтируется в обвязку котла.
Где взять опросный лист для заказа элеваторного узла?
Опросный лист находится в разделе «Элеваторы и элеваторные узлы». В нём указываются типоразмер элеватора, диаметры патрубков и параметры теплоносителя. После заполнения листа возможен подбор готового узла в сборе.
Влияет ли выбор грязевика ТС на комплектацию теплового пункта?
Грязевик абонентский ТС является обязательным элементом обвязки теплового пункта. Его типоразмер выбирается из раздела «Грязевики ТС» по диаметру трубопровода и давлению. Готовые установки в сборе могут включать грязевик по умолчанию или требовать отдельного заказа.
Как подобрать охладитель проб и солерастворитель для химводоподготовки?
Разделы «Охладители проб» и «Солерастворители» содержат типоразмеры, присоединительные размеры и схемы включения. При формировании готовой установки химводоподготовки эти аппараты подбираются по производительности и присоединяются к трубопроводам по схемам из разделов.
