Переходы для подогревателей ВВП
Переходы для подогревателей ВВП — это элементы трубопроводной обвязки, предназначенные для соединения участков трубопровода с разными диаметрами условного прохода. Они обеспечивают плавный переход между патрубками подогревателя и магистральными трубопроводами, снижая гидравлическое сопротивление и исключая турбулентность потока. При инженерном подборе учитывается диаметр подключаемых патрубков, рабочее давление и температура теплоносителя, а также материальное исполнение. Используйте опросный лист из PDF, чтобы корректно указать все необходимые параметры.
Назначение и принцип работы

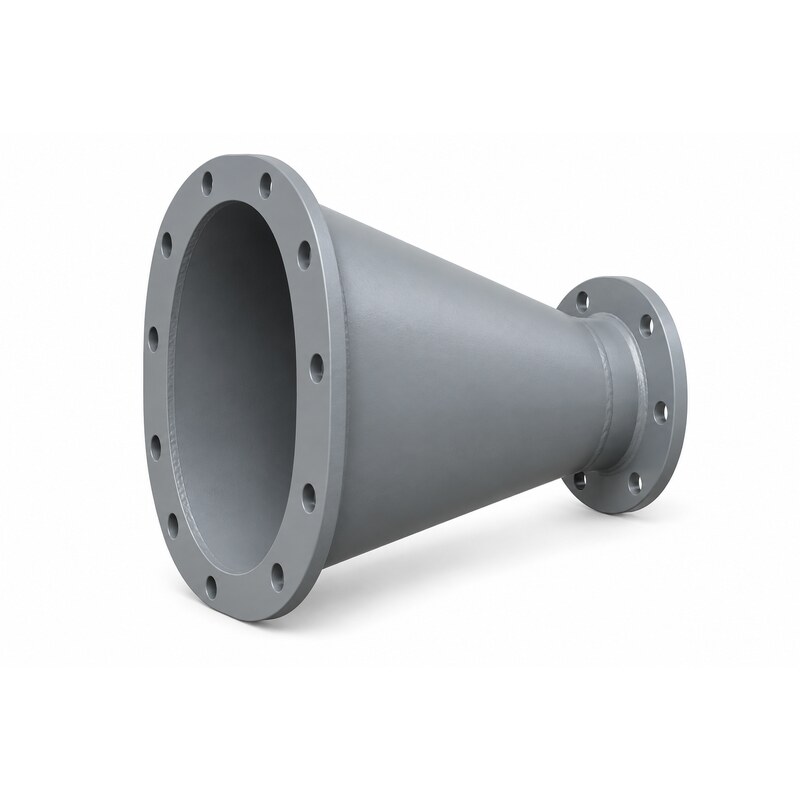

Переходы для подогревателей ВВП (водоводяных подогревателей) применяются в системах теплоснабжения для соединения трубопроводов с патрубками подогревателя, имеющими иной диаметр. Конструктивно переход представляет собой конический или ступенчатый участок трубы, который обеспечивает герметичное и надежное соединение. Основная функция — компенсация разницы в диаметрах и обеспечение плавного течения теплоносителя без потери давления.
Инженерный подбор по режимам
Подбор перехода осуществляется исходя из следующих параметров:
- Диаметр патрубка подогревателя и диаметр магистрального трубопровода — определяют типоразмер перехода (больший и меньший диаметры).
- Рабочее давление в системе — переход должен выдерживать максимальное давление без деформации.
- Температура теплоносителя — материал перехода должен соответствовать температурному режиму.
- Условный проход и толщина стенки — зависят от конкретной гидравлической схемы.
Для точного расчета гидравлического сопротивления и выбора оптимального типоразмера рекомендуется использовать специализированное программное обеспечение или обратиться к инженеру-проектировщику.
Схема обвязки
Переходы устанавливаются на входном и выходном патрубках подогревателя. Типовая схема обвязки включает: запорную арматуру, грязевик, манометр, термометр и сам переход. Монтаж перехода выполняется с помощью сварки или фланцевого соединения, в зависимости от исполнения. При сварке необходимо обеспечить соосность соединяемых элементов.
Опросный лист
Для корректного подбора и заказа перехода заполните опросный лист, в котором указываются: тип подогревателя, диаметры подключаемых трубопроводов, параметры теплоносителя (давление, температура), материальное исполнение. Скачать бланк опросного листа можно по ссылке.
Типовые ошибки подбора
- Игнорирование максимального давления: выбор перехода с запасом прочности ниже рабочего давления приводит к разгерметизации.
- Неправильное определение диаметра: использование перехода с неверными диаметрами делает монтаж невозможным.
- Неучет температуры: применение материала, не рассчитанного на высокую температуру, ведет к деформации.
- Отсутствие компенсации теплового расширения — в длинных трубопроводах необходимы компенсаторы.
Смежные разделы
Переходы применяются в составе обвязки подогревателей. Ознакомьтесь с другими элементами: подогреватели ВВП, трубы и детали трубопроводов. Также полезным будет раздел опросные листы для скачивания документации.
Таблица типоразмеров
| Модель | Главный параметр | Габариты | Масса |
|---|---|---|---|
| Переход 01-02 (57х45) | — | — | 5,5 кг |
| Переход 03-04 (76х57) | — | — | 6,8 кг |
| Переход 05-06 (89х76) | — | — | 8,2 кг |
| Переход 07-08 (114х89) | — | — | 10,5 кг |
| Переход 09-10 (159х114) | — | — | 17,4 кг |
| Переход 11-12 (219х159) | — | — | 26 кг |
| Переход 13-14 (273х219) | — | — | 35 кг |
| Переход 15-16 (325х219) | — | — | 43 кг |
| Переход 17-18 (377х325) | — | — | 51 кг |
| Переход 19-20 (426х325) | — | — | 59 кг |
| Переход 21-22 (530х426) | — | — | 76,3 кг |
| Переходы | — | — | — |
Схема инженерного подбора
Подбор выполняют по главному режимному параметру, рабочим давлениям и температурам. После тепловой проверки уточняют присоединения, габариты, массу и схему обвязки.
Документы
Сопутствующие разделы
Запчасти для кожухотрубных теплообменников и подогревателей · Трубные системы для подогревателей ВВП и ПП · Калачи для подогревателей ВВП
Назначение переходных элементов
Переходный элемент соединяет трубопроводы или патрубки с различающейся геометрией присоединения и обеспечивает плавную передачу потока. Концентрическое или смещённое исполнение выбирают по компоновке линии, направлению движения среды и месту детали в аппарате. Материал и способ соединения согласуют с составом среды и тепловым режимом.
Перед монтажом проверяют соответствие чертежу, посадку, состояние сварных кромок или уплотнительных поверхностей и отсутствие лишних нагрузок на патрубок. После соединения контролируют герметичность и доступ для осмотра. В сложной схеме решение подтверждают проектной документацией.
Вопросы и ответы
Для чего нужен переход к подогревателю ВВП?
Переход используется для герметичного соединения патрубка подогревателя с трубопроводом другого диаметра, обеспечивая плавный переход и снижая гидравлическое сопротивление.
Как правильно подобрать переход для подогревателя?
Необходимо знать диаметры соединяемых трубопроводов (патрубка и магистрали), рабочее давление и температуру теплоносителя. Эти параметры указываются в опросном листе.
Какие бывают конструктивные исполнения переходов?
Переходы могут быть коническими и ступенчатыми. Выбор зависит от условий монтажа и требований к гидравлике системы.
Какие ошибки чаще всего допускают при выборе перехода?
Типичные ошибки — неправильное определение диаметров, игнорирование рабочего давления и температуры. Это приводит к невозможности монтажа или разрушению элемента.
Где взять опросный лист для заказа перехода?
Опросный лист доступен для скачивания в разделе документации на сайте — формат PDF.
Какой тип соединения используется для переходов?
Применяется сварное или фланцевое соединение, в зависимости от типоразмера и условий эксплуатации.
Влияет ли переход на гидравлическое сопротивление системы?
Правильно подобранный переход с плавным изменением диаметра минимизирует сопротивление. Неверный подбор может увеличить турбулентность и потери давления.
