Кожухотрубные теплообменники ПХС

Кожухотрубные аппараты ПХС серий RCW и QXC

Раздел ПХС объединяет кожухотрубные теплообменники и охладители для водяных и хладагентных контуров: охлаждение оборотной воды, конденсация, промежуточный теплосъём в холодильных и технологических системах. Пучок труб в кожухе разделяет потоки и держит высокое давление, что важно для контуров с хладагентом и оборотной водой, склонной к загрязнению.

В линейке модели RCW14-2P, RCW19-2P, RCW27-2P, RCW32-2P, а также QXC 3 S4, QXC 8 S6, QXS 15 S6, QXC 35 S10 и другие. Число в обозначении RCW и QXC отражает типоразмер и производительность, суффиксы 2P, S4, S6, S10 указывают на конструктивное исполнение и число ходов. Всего в разделе 32 позиции под разные нагрузки, от компактных узлов до аппаратов среднего масштаба.

Чтобы подобрать модель, сверяют тепловую нагрузку и параметры сред с характеристиками ряда.

• Типоразмер RCW от 14 до 32 и QXC от 3 до 35, задаёт поверхность и производительность
• Тепловая мощность ориентировочно от 10 до 300 кВт по типоразмеру
• Рабочее давление типично 16-25 бар для водяного и хладагентного контуров
• Температура сред от отрицательных значений в холодильных схемах до 120-150 C
• Число ходов отражено суффиксом и влияет на скорость потока и перепад давления
• Материал труб нержавеющая сталь или медь под характер среды и хладагент

Для каких сред подходят аппараты ПХС?

Серии RCW и QXC ориентированы на воду, оборотную воду и хладагенты, поэтому их применяют в холодильных машинах, чиллерах и контурах промежуточного охлаждения. Для агрессивных или высокотемпературных технологических сред подбирают исполнение с нержавеющим пучком и проверяют совместимость материалов.

Как читать обозначение RCW и QXC?

Число в марке привязано к типоразмеру и поверхности: RCW14 меньше и слабее, RCW32 крупнее и мощнее, та же логика у QXC 3 против QXC 35. Суффикс с буквой S и цифрой указывает число ходов и исполнение, что помогает оценить перепад давления до расчёта.

Кожухотрубные теплообменники ПХС выбирают по исходным данным рабочей системы: назначению оборудования, требуемому режиму теплообмена, параметрам среды и схеме подключения. Инженеру важно знать, будет ли аппарат использоваться как испаритель или конденсатор, с каким агрегатом, компрессором, насосом и другим оборудованием он должен работать. Также учитывают место установки и условия, в которых будет эксплуатироваться теплообменник.

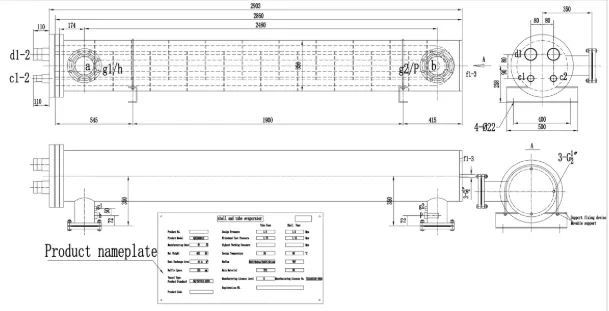

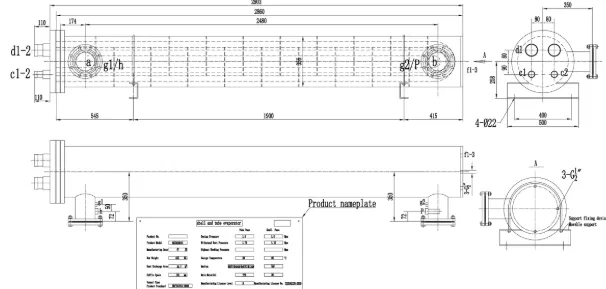

В разделе представлены разные исполнения и марки, включая QXC 3 S4, RCW14-2P, RCW19-2P, RCW32-2P, RCW27-2P, QXS 100 S12, QXS 200 S16, QXU 135 D10, QXU 185 D10, QXU 310 D10, QXU 450 D10 и QXU 500 D10. Отличия между позициями учитывают при подборе конкретного решения под рабочую задачу. Одно исполнение может рассматриваться для схемы с испарителем, другое — для конденсатора или другого участка установки, поэтому выбирать аппарат только по названию модели не стоит.

До покупки проверяют ограничения по давлению и температуре, характеристики рабочей среды, материал исполнения и тип присоединения. Эти параметры должны соответствовать системе, арматуре и связанному оборудованию. В зависимости от схемы дополнительно учитывают наличие клапана, вентиля, фильтра и насоса. Если не сопоставить теплообменник с режимами агрегата и условиями работы, возможны ошибки при подключении, несоответствие оборудования системе и необходимость замены выбранной позиции.

Подбор начинаем с уточнения исходных режимов и требований к установке. Инженер последовательно проверяет назначение, рабочие среды, давление, температуру, присоединение и материал, после чего рассчитывает подходящее исполнение. Такой подбор занимает до 30 минут и помогает определить, какая позиция из раздела соответствует вашей схеме. Запрос можно сформировать для одной из моделей или передать параметры системы для расчёта.
