Диагностика трубного пучка кожухотрубного теплообменника
Диагностика трубного пучка кожухотрубного теплообменника

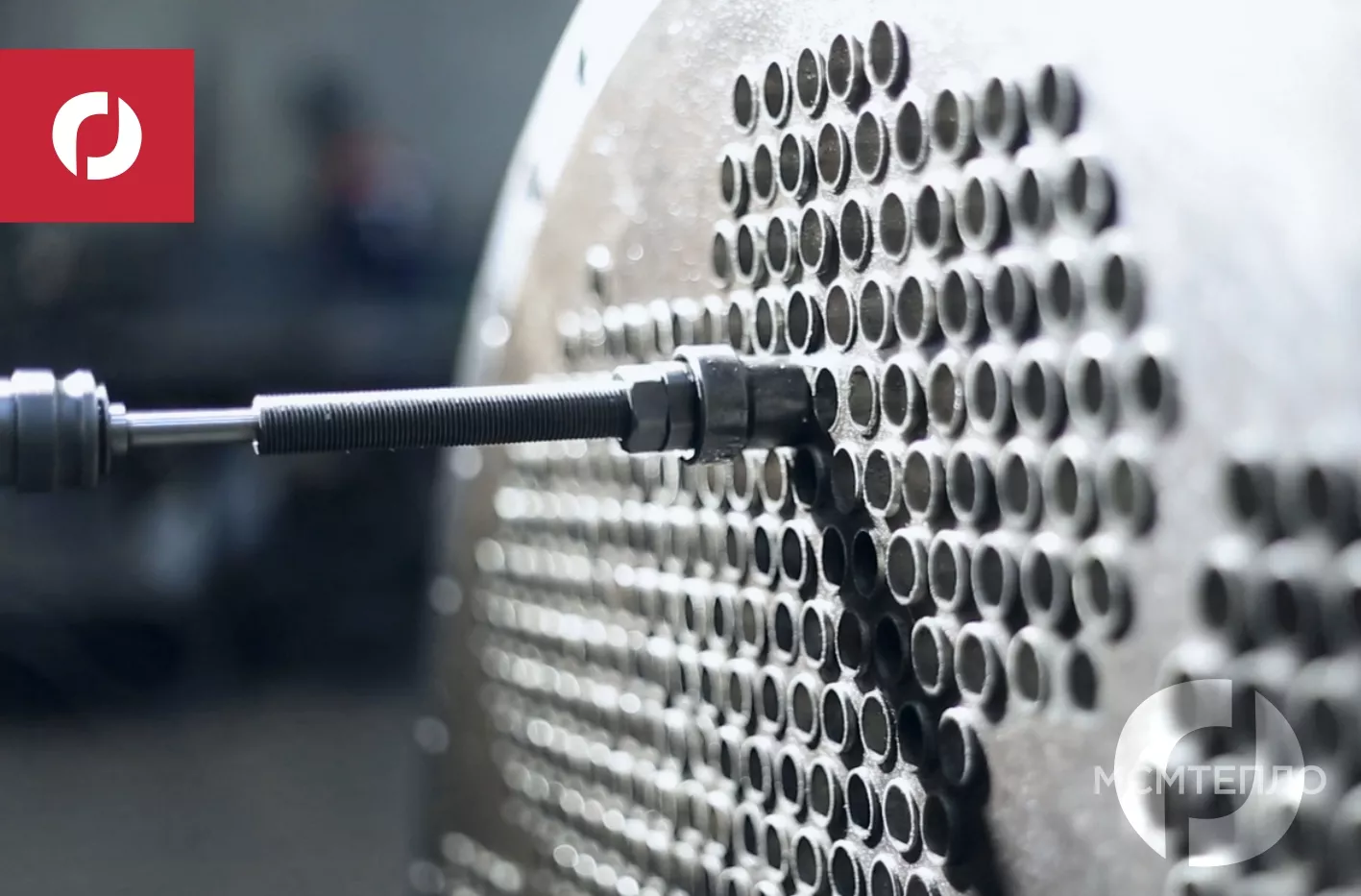

Методики поиска утечек, оценки износа трубок и остаточного ресурса. Гидроиспытания, вихретоковый и ультразвуковой контроль, видеоэндоскопия — что выбрать, когда применять и сколько это стоит на рынке РФ в 2026 году.
Содержание
Зачем диагностировать трубный пучок
Когда плановая ревизия дешевле аварийной замены пучка
Кожухотрубный теплообменник — критический узел системы тепло- и хладоснабжения. Трубный пучок работает в условиях циклических температур, агрессивных сред и вибрации. Своевременная диагностика переводит обслуживание от реактивной модели «работает до отказа» к предиктивной — с плановой ревизией на интервалах 2–4 года и заменой пучка только при подтверждённом износе.
Аварийный выход трубки из строя вызывает переток сред: котловая вода уходит в технологический контур, что приводит к потере давления, загрязнению продукта, выходу из строя сопряжённого оборудования. Прямой ущерб от внеплановой остановки аппарата на тепловой сети 5 МВт — 280–600 тыс. руб. за сутки простоя без учёта стоимости замены пучка.
Плановый аудит
Раз в 2–4 года, в межсезонье. Останов 1–2 суток, стоимость 80–250 тыс. руб. Выявляет 90% дефектов до отказа.
ПрофилактикаВнеплановая
После аварии, скачка давления, изменения качества воды или роста подпитки. Включает локализацию утечки и оценку состояния всего пучка.
РасследованиеПриёмочная
После монтажа нового аппарата или замены пучка. Опрессовка, ВТК-нулевая база, паспортирование. Обязательна по ГОСТ 31842.
РегламентТиповые дефекты трубок и причины
Что ищем и откуда оно берётся
Понимание характерных дефектов помогает выбрать метод контроля и точку приложения зонда. Семь сценариев покрывают 95% реальных отказов кожухотрубного оборудования.
| Дефект | Причина | Локализация | Чем выявляется |
|---|---|---|---|
| Сквозной свищ | Коррозия, эрозия, усталость металла | Любая точка трубки | Опрессовка, мыльная проба |
| Утонение стенки | Внутритрубная коррозия, кавитация | Входные 200–400 мм | ВТК, IRIS, УЗТ |
| Питтинг (язвенная коррозия) | Хлориды, кислород, низкое pH | Нижние трубки пучка | ВТК, эндоскопия |
| Накипь и отложения | Жёсткая вода, низкая скорость потока | Внутри трубок | Эндоскопия, рост ΔP |
| Вибрационные трещины | Резонанс на перегородках | В районе перегородок | ВТК, капиллярный |
| Дефекты развальцовки | Износ соединения труба-решётка | Трубная доска | Гелиевая течеискание |
| Расслоение металла | Заводской брак, термоудары | По длине трубки | УЗК, IRIS |
Семь методов контроля трубного пучка
От простой опрессовки до приборной 3D-дефектоскопии
Методы делятся на два класса: интегральные (проверяют пучок целиком — есть утечка или нет) и потрубные (оценивают каждую трубку индивидуально). Полный аудит обычно сочетает оба класса — сначала интегральный, потом локализация и оценка остаточного ресурса.
1. Гидравлические испытания
Опрессовка водой давлением 1,25–1,5 Pраб с выдержкой 10–30 мин. Базовый интегральный метод, выявляет сквозные дефекты. Стоимость 15–40 тыс. руб.
Интегральный2. Пневмоиспытания
Давление воздухом или азотом 0,1–0,3 МПа с мыльной пробой или акустической локализацией. Применим, когда вода недопустима (масляные системы, химия).
Интегральный3. Гелиевый течеискатель
Чувствительность до 1×10⁻⁹ Па·м³/с. Выявляет микротечи через развальцовку. Стоимость 40–90 тыс. руб., нужна сухая поверхность.
Интегральный4. Вихретоковый контроль (ВТК)
Зонд проходит через каждую трубку, фиксирует утонения, питтинг, трещины. Точность 90–95% по толщине. Стоимость 25–55 руб./м трубок.
Потрубный5. IRIS (ультразвук вращающийся)
Высокоточное измерение толщины стенки по всей окружности. Для цветных металлов и аустенитной стали. Стоимость 35–75 руб./м.
Потрубный6. Видеоэндоскопия
Визуальный осмотр внутренней поверхности трубок. Выявляет накипь, питтинг, коррозию. Дёшево: 15–30 тыс. руб. на пучок до 500 трубок.
Потрубный7. Капиллярный (ПВК)
Цветная проникающая жидкость на трубной решётке. Выявляет трещины в швах развальцовки. Стоимость 8–18 тыс. руб., применим только снаружи.
Локальный+ Толщинометрия УЗТ
Точечные замеры толщины обечайки, патрубков, фланцев. Не для трубок — но обязателен по программе аудита аппарата в целом.
ДополнениеГидроиспытания и опрессовка трубного пучка
Базовый метод по ГОСТ 31842 и ПБ 10-573-03
Гидравлические испытания — обязательный пункт регламента после монтажа, ремонта или плановой ревизии. Опрессовка отвечает «есть ли сквозные дефекты», но не даёт данных о толщине стенки и ресурсе.
Параметры по нормативам
Раздельная опрессовка контуров
Главная особенность диагностики пучка — раздельная опрессовка трубного и межтрубного пространств. При одновременной опрессовке обоих контуров перетечка через сквозной дефект не покажет падения — давления выровняются. Методика ниже.
| Этап | Действие | Что выявляет |
|---|---|---|
| 1. Подготовка | Слив сред, продувка, заглушка межтрубного пространства | — |
| 2. Заполнение | Трубное пространство заполняется водой через нижний штуцер | — |
| 3. Опрессовка трубного | Подъём до 1,25 Pраб, выдержка 10 мин | Сквозные свищи в трубках |
| 4. Визуальный контроль | Осмотр трубной решётки и патрубков межтрубного пространства | Капельные течи на трубной доске |
| 5. Опрессовка межтрубного | Заглушка трубного, наддув межтрубного | Дефекты корпуса, фланцев |
| 6. Перекрёстная | Один контур под давлением, второй открыт | Перетечка между контурами |
Стоимость и продолжительность
Для аппарата мощностью 1–5 МВт стандартная опрессовка занимает 4–8 часов и обходится в 15–40 тыс. руб. с выездом бригады, мобильным гидропрессом и оформлением акта по ГОСТ. Для аппаратов от 10 МВт и выше — 40–90 тыс. руб., продолжительность до суток.
Вихретоковый контроль (ВТК) и IRIS
Потрубная дефектоскопия с оценкой остаточного ресурса
ВТК — основной метод потрубной диагностики кожухотрубных аппаратов. Зонд с катушкой возбуждает в металле вихревые токи; искажения поля фиксируются и интерпретируются. Современные приборы дают за один проход данные по утонениям, питтингу, трещинам и состоянию развальцовки.
Что определяет ВТК
- Утонения стенки от 10% номинала — точность ±5%, чувствительность от 0,2 мм
- Локальные язвы и питтинг диаметром от 1,5–2 мм
- Продольные и поперечные трещины глубиной от 15–20% толщины
- Сквозные дефекты с привязкой к длине трубки в миллиметрах
- Состояние трубной решётки в зоне развальцовки (раздельным зондом)
ВТК vs IRIS — когда что применять
Вихретоковый (ВТК)
- Только немагнитные сплавы: AISI 304/316, латунь, медь, титан, мельхиор
- Скорость прохода 0,3–0,8 м/с — пучок 1000 трубок проходится за 8–12 часов
- Точность по утонению ±5%, по дефектам ±10%
- Стоимость 25–55 руб./м трубок (зависит от объёма)
- Не показывает абсолютную толщину — только относительные отклонения
IRIS (ультразвук вращающийся)
- Любой материал, включая углеродистую сталь и феррит
- Скорость 0,05–0,15 м/с — в 4–6 раз медленнее ВТК
- Прямое измерение толщины в каждой точке, точность ±2%
- Стоимость 35–75 руб./м, требует чистоты внутренней поверхности
- Лучший выбор для аппаратов из углеродистой стали
Что входит в отчёт ВТК
Профессиональный отчёт ВТК содержит карту дефектов с привязкой к номеру трубки и координате, классификацию по типу и глубине, рекомендации по заглушке (plug), наблюдению или замене, оценку остаточного ресурса. Оформляется по ГОСТ Р 55724-2013, принимается Ростехнадзором.
Закажите вихретоковую дефектоскопию пучка
Выезд бригады с приборным комплексом, отчёт по ГОСТ Р 55724, рекомендации по ресурсу — за 1–3 дня
Видеоэндоскопия, УЗК и капиллярный контроль
Дополнительные методы под конкретную задачу
Видеоэндоскопия
Гибкий или жёсткий эндоскоп с камерой высокого разрешения проходит внутри трубки и показывает состояние поверхности в реальном времени. Идеален для быстрой оценки накипи, эрозии, питтинга. Не даёт количественной оценки толщины, но за 4–6 часов закрывает пучок до 500 трубок и стоит 15–30 тыс. руб. Часто применяется как первый этап перед более глубоким контролем.
Ультразвуковая толщинометрия (УЗТ)
Точечные замеры толщины снаружи аппарата: обечайка, патрубки, фланцы. Контактный метод, требует акустического геля и зачистки. Для трубного пучка применяется ограниченно — только в зоне трубной решётки. Базовый инструмент для оценки износа корпуса.
Капиллярный контроль (ПВК)
Цветная проникающая жидкость наносится на трубную решётку после очистки. Через 10–15 минут промывается, наносится проявитель. Дефекты развальцовки и трещины в сварных швах проявляются яркими линиями. Применяется при подозрении на негерметичность развальцовки. Стоимость 8–18 тыс. руб. за полный осмотр одной трубной доски.
Эндоскоп
Длина зонда 3–15 м, диаметр от 2,8 мм. Производители: Olympus, Karl Storz, Mitcorp. Просмотр и фотоархив, привязка к номеру трубки.
УЗТ-толщиномер
Точечные замеры обечайки и фланцев. Калибровка по эталонным образцам. Точность ±0,05 мм при толщине 2–40 мм.
ПВК-комплект
Очиститель, индикаторный пенетрант, белый проявитель. Аэрозольные баллоны или жидкости в ёмкостях для крупных площадей.
Чек-лист полного аудита трубного пучка
Последовательность работ от подготовки до отчёта
Полный технический аудит занимает 1–3 рабочих дня в зависимости от размера аппарата и числа трубок. Ниже — отработанная последовательность из десяти этапов сервисной службы MSMTeplo.
| № | Этап | Объём работ | Время |
|---|---|---|---|
| 1 | Анализ паспорта и режимной карты | Проверка наработки, истории ремонтов, качества воды | 2–4 ч |
| 2 | Остановка и охлаждение | Останов аппарата, охлаждение до 30–40 °C, дренаж сред | 4–12 ч |
| 3 | Демонтаж крышек | Снятие передней и задней камер, осмотр трубной решётки | 2–4 ч |
| 4 | Промывка и очистка трубок | Промывка от отложений, механическая или химическая | 4–24 ч |
| 5 | Визуальный контроль | Осмотр трубной решётки, патрубков, поверхностей | 1–3 ч |
| 6 | Видеоэндоскопия | Внутренний осмотр выборочно 30–100% трубок | 3–8 ч |
| 7 | ВТК или IRIS | Потрубная приборная дефектоскопия 100% трубок | 8–18 ч |
| 8 | Гидроиспытания | Раздельная опрессовка трубного и межтрубного контуров | 4–8 ч |
| 9 | Анализ результатов | Классификация дефектов, расчёт остаточного ресурса | 4–8 ч |
| 10 | Отчёт и рекомендации | Заключение, карта дефектов, план мероприятий | 1–2 дня |
Калькулятор стоимости и сроков диагностики
Оценка по количеству трубок, длине и методу контроля
Когда заменить пучок, а когда заглушить
Экономика ремонта vs замены
По итогам ВТК-обследования инженер даёт рекомендации по каждой проблемной трубке. Стандартное решение — заглушка (plug) дефектной трубки металлической пробкой с обеих сторон. Это технологически просто, но снижает поверхность теплообмена.
Замена пучка экономически оправдана при дефектности более 12–15%. Стоимость нового пучка для аппарата 2–5 МВт — 380–950 тыс. руб., работы — ещё 120–280 тыс. руб. Сравнивайте с риском внеплановой остановки.
Частые вопросы по диагностике трубного пучка
Как часто проводить полную диагностику трубного пучка?
Регламент зависит от условий эксплуатации. Для аппаратов теплосетей с очищенной водой — раз в 3–4 года. Для оборудования химической промышленности или с агрессивными средами — раз в 1–2 года. Для парогенераторов и испарителей высокого давления — ежегодно по программе Ростехнадзора. После любой аварии или внеплановой остановки с переходом давлений — внеочередная диагностика обязательна.
Можно ли диагностировать пучок без остановки аппарата?
Без остановки доступны только косвенные методы — анализ качества теплоносителя на наличие примесей второй среды, контроль расходов и давлений, тепловизионная съёмка наружных поверхностей. Прямая инструментальная диагностика трубок требует останова, охлаждения, дренажа и демонтажа крышек. Без останова можно отследить тренд деградации, но нельзя выдать заключение по ресурсу.
Чем отличается ВТК от IRIS и что выбрать?
ВТК работает только по немагнитным сплавам (AISI 304/316, латунь, медь, титан) и оценивает дефекты косвенно через изменение поля вихревых токов. IRIS — ультразвуковой метод с вращающимся датчиком, работает по любому материалу включая углеродистую сталь, даёт прямое измерение толщины с точностью ±2%. Если аппарат из аустенитной стали или цветных сплавов — экономичнее ВТК. Если из углеродистой стали или есть сомнения в результатах ВТК — выбирайте IRIS.
Сколько стоит диагностика пучка на 1000 трубок длиной 4 метра?
Для типового аппарата теплосети с пучком 1000 трубок длиной 4 м (общая длина 4000 пог. м): только опрессовка — 30–60 тыс. руб., видеоэндоскопия выборочно — 30–55 тыс. руб., ВТК 100% — 120–220 тыс. руб., IRIS 100% — 180–320 тыс. руб., полный аудит со всеми методами и отчётом — 280–480 тыс. руб. Цены актуальны для рынка РФ 2026 года, без НДС и логистики до объекта.
Что делать, если опрессовка показала падение давления?
Падение давления более 5% за 10 минут — сигнал утечки. Дальнейший алгоритм: разделите контуры заглушками, повторите опрессовку каждого по отдельности — это локализует утечку между трубным и межтрубным пространством. Если давление держит трубный, но падает межтрубный — проблема в корпусе или фланцах. Если падает трубное — сквозной дефект в трубках. Локализовать конкретную трубку поможет видеоэндоскопия или ВТК.
Нужен ли допуск Ростехнадзора для диагностики?
Для аппаратов под надзором Ростехнадзора (категории сосудов под давлением, парогенераторы, аппараты химической промышленности) — да, обязательно. Организация-исполнитель должна иметь свидетельство СРО и аккредитованную лабораторию неразрушающего контроля. Специалисты по ВТК, УЗК и ПВК — уровень II по ГОСТ Р ИСО 9712. Заключения без аккредитации не принимаются при официальном освидетельствовании оборудования.
Можно ли восстановить негерметичную развальцовку без замены пучка?
Да, при ограниченном количестве дефектов (до 5–8 трубок). Применяются методы повторной вальцовки специальным инструментом, гидрорасширение, дополнительная обварка изнутри. Восстановленные соединения проходят отдельную опрессовку и гелиевое течеискание. Если негерметичной развальцовки больше 10% от общего числа трубок — рассматривайте замену трубной решётки или всего пучка.
Какие отчётные документы должен выдать подрядчик?
Стандартный пакет включает: акт визуально-измерительного контроля по РД 03-606-03, протокол вихретокового или ультразвукового контроля по ГОСТ Р 55724-2013, акт гидравлических испытаний по ГОСТ 31842-2012, карту дефектов с привязкой к трубкам, итоговое заключение с прогнозом остаточного ресурса и планом мероприятий. Все документы заверяются специалистом уровня II НК и руководителем лаборатории. Срок действия заключения — обычно до следующей плановой ревизии.
Какие методы применимы для титановых трубок?
Для титана (Grade 2, Grade 7) и титановых сплавов оптимален ВТК — материал немагнитный, проводимость стабильная, помехи минимальные. Видеоэндоскопия применима для контроля внутренней поверхности и оценки эрозии в зоне забортной воды. IRIS используется реже из-за высокой стоимости и низкой скорости. Капиллярный контроль работает на трубной решётке. Гидроиспытания — без ограничений.
