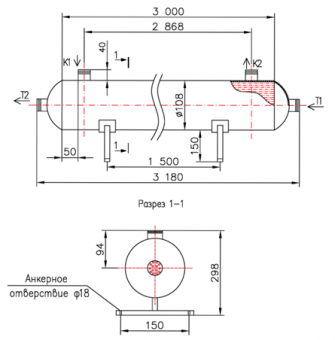

Кожухотрубный теплообменник КС 100-3-8×0,8-3,6

Аппарат КС 100-3-8×0,8-3,6 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 3,6 м², расчётное давление 16 бар, горизонтальное исполнение. Типовая задача — охлаждение масла / маслоохладитель. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 3,6 м² Ру 16 бар AISI 304 / Ст20 Производство СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 3,6 м²
Давление расчётное: 16 бар
Материал корпуса / трубок: Ст20 / AISI 304 (8×0,8)
Масса аппарата (сухая): ≈ 45 кг
Документ: Б-46850

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Масло
Мощность, кВт	9,0
Запас по поверхности, %	17 %
Площадь теплообмена	3,6 м²
Температурный график, °C	29 / 99	49 / 30
Расход среды	0,773 т/ч	1,2 м³/ч
Расчётное давление, бар	6	6
Масса аппарата (сухая)	45 кг

Режимы уточняются при проектном расчёте.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Ру, бар
Т1	Вход среды №1	Ду 25 приварная	16
Т2	Выход среды №1	Ду 25 приварная	16
К1	Вход среды №2	Ду 25 приварная	16
К2	Выход среды №2	Ду 25 приварная	16

Материалы

Элемент	Материал
Корпус	Сталь 20
Трубки	AISI 304 8×0,8
Трубная решётка	AISI 304
Муфты Т1/Т2/К1/К2	Сталь 20 приварная
Перегородки	AISI 304 (2 шт)
