Кожухотрубный теплообменник КС 300-3СК-10×0,8-41,0

Аппарат КС 300-3СК-10×0,8-41,0 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 41,0 м², расчётное давление 6 бар, горизонтальное исполнение. Типовая задача — охлаждение масла / маслоохладитель. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 41,0 м² Ру 6 бар AISI 304 / AISI 316 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 41,0 м²
Давление расчётное: 6 бар (трубки/кожух)
Материал корпуса / трубок: AISI 304 / трубы Ø20×0,8 AISI 316
Масса аппарата (сухая): ≈ 540 кг
Документ: Б-47261

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	СОЖ
Мощность, кВт	1529,8
Площадь теплопередачи, м²	41,0
Запас по поверхности, %	15
Температурный график, °C	15 / 32	52 / 28
Расход	77,27 т/ч	60 м³/ч
Расчётное давление, бар	6,0	6,0
Масса аппарата (сухая)	540 кг

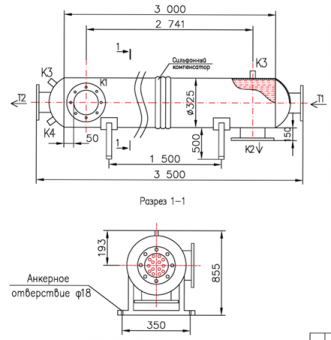

Присоединительные размеры

Тип	Назначение	Маркировка	Кол-во	Ру, бар
T1	Вход среды №1	Ду125, фланец ГОСТ 33259	1	16
T2	Выход среды №1	Ду125, фланец ГОСТ 33259	1	16
K1	Вход среды №2	Ду150, фланец ГОСТ 33259	1	16
K2	Выход среды №2	Ду150, фланец ГОСТ 33259	1	16
K3	Воздухоотводчик	Муфта приварная Ду15	1	16
K4	Дренаж	Муфта приварная Ду25	1	16

Материалы

Элемент	Материал
Корпус	AISI 304
Трубки	Ø20×0,8 AISI 316
Трубная решётка	AISI 316
Фланцы К1/К2	Сталь 20
Патрубки К1/К2	AISI 304
Патрубки T1/T2	AISI 304
Оголовок несъёмный	Сталь 20
Перегородки	AISI 304
