Кожухотрубный теплообменник КС 150-1-8×0,8-3

Аппарат КС 150-1-8×0,8-3 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 3,0 м², расчётное давление 6 бар, горизонтальное исполнение. Типовая задача — пароводяной подогрев (пар-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 3,0 м² Ру 6/7 бар AISI 304 / 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 3,0 м²
Давление расчётное: 6/7 бар (трубки/кожух)
Материал корпуса / трубок: AISI 304 / AISI 304
Масса (≤): ≈ 45 кг
Документ: Б-54516

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Пар
Мощность, кВт	436,7
Запас по поверхности, %	18%
Температура, °C	10 → 40	160 → 94,7
Расход	12,50 м³/ч	0,668 м³/ч
Давление, бар	6,0	7,0
Площадь теплообмена	3,0 м²
Масса аппарата (сухая)	45 кг

Примечание: параметры уточняются при расчёте, возможны варианты по материалам и давлению.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
P1	Вход среды №1	Ду 150, фланец ГОСТ 33259	1	10
T2	Выход среды №1	Ду 150, фланец ГОСТ 33259	1	10
K1	Вход среды №2	Ду 65, фланец ГОСТ 33259	1	10
K2	Выход среды №2	Ду 40, фланец ГОСТ 33259	1	10
K3	Под прерыватель вакуума	Ду 15, резьбовой приварной	1	10

Материалы

Элемент	Материал
Корпус	AISI 304
Трубки	AISI 304 (8×0,8)
Трубная решётка	AISI 304
Фланцы	AISI 304 (ГОСТ 33259)

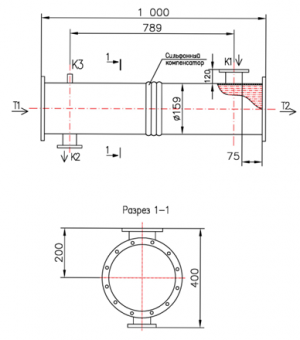

Габаритные размеры (по чертежу)

Размер	Значение
Монтажное исполнение	Горизонтальное
Масса (пустого)	≈ 45 кг
