Алгоритм подбора теплообменника: ГВС, отопление, технология, бассейн. Расчёт мощности, площади, проверка по перепаду давления и материалам. Сценарии для котельной, ИТП, промышленного контура.
Содержание
Шаг 1. Постановка задачи и сбор исходных данных
Без этого блока корректный подбор невозможен — даже у опытного инженера
Подбор начинается не с каталога, а с опросного листа. Корректные данные снимают 80% риска ошибки: недогрев, гидравлический недобор, коррозия, превышение бюджета. На этом этапе формируется ТЗ для программы подбора (CAS200, RIDAN Designer, ЭТРА-Селектор).
Минимальный набор данных
| Параметр | Греющий контур | Нагреваемый контур |
|---|---|---|
| Среда | Сетевая вода / пар / гликоль | Вода ГВС / вода отопления / технологическая |
| Расход, м³/ч или т/ч | Задаётся источником | Расчётный по нагрузке |
| Температура вход / выход, °C | Например, 110 / 70 | Например, 5 / 65 (ГВС) |
| Давление рабочее, бар | 6–16 (теплосеть) | 4–10 (внутренний контур) |
| Загрязнённость | Открытая / закрытая сеть | Хлор, жёсткость, взвеси |
| Допустимая потеря давления, кПа | 20–60 | 20–80 |
Категории задач
Четыре сценария: ГВС (горячее водоснабжение зданий), отопление (вторичный контур радиаторов или тёплого пола), технологический процесс (нагрев/охлаждение продукта) и специфические контуры — бассейн, SPA, серверная, пар-вода. Каждая категория диктует свой выбор материалов и обвязки.
Шаг 2. Расчёт тепловой мощности
Формула Q = G·c·ΔT и поправки на одновременность и теплопотери
Тепловая мощность Q (кВт) — базовый параметр подбора. Считается одинаково для обоих контуров (закон сохранения энергии): то, что отдал греющий, должно прийти к нагреваемому за вычетом потерь в корпус (3–5%).
Базовая формула
Q = G · c · ΔT / 3600, где G — массовый расход, кг/ч; c — теплоёмкость, кДж/(кг·К) (для воды 4,19); ΔT — перепад температур, °C. Результат — в кВт. Для воды при расходе 1 м³/ч и ΔT = 1 °C получаем 1,16 кВт.
ГВС: коэффициент одновременности
Для ГВС расход не равен сумме всех точек — одновременно работает часть. По СП 30.13330 коэффициент для жилого дома 100 квартир — около 0,2; гостиница 50 номеров — 0,3; офис — 0,15. Учитывают часовой максимум по графику водоразбора.
| Объект | ГВС, м³/ч | Q, кВт | Модель |
|---|---|---|---|
| Коттедж 250 м² | 1,2 | 80 | РИДАН НН №21 / ЭТРА XGM-024 |
| Дом 60 квартир | 4,5 | 250 | РИДАН НН №41 / Alfa Laval M6 |
| Школа 600 чел. | 3,8 | 220 | ЭТРА XGM-040 / ТТАИ Х07 |
| Гостиница 120 номеров | 8 | 450 | РИДАН НН №62 / Sondex S43 |
| Бизнес-центр 15 000 м² | 6 | 350 | Alfa Laval M10 / Funke FP-50 |
Отопление: расчёт по нагрузке
Для контура отопления Q берётся из теплотехнического расчёта здания (Вт/м² × площадь × поправка на климат). Ориентир для средней полосы РФ: 80–110 Вт/м² для современных домов, 130–180 Вт/м² для зданий до 2000 года постройки. ΔT обычно 95/70 или 80/60, реже 60/40 для тёплого пола.
Шаг 3. Выбор типа теплообменника
Разборный, паяный, сварной, кожухотрубный — когда что применять
На рынке РФ доступны четыре основных типа теплообменных аппаратов. Выбор определяется давлением, температурой, чистотой среды, требованием к обслуживанию и бюджетом.
Разборный пластинчатый (РПТ)
Пластины из AISI 316 на раме, уплотнения EPDM / NBR / Viton. Разбирается для механической чистки. До 25 бар, до 180 °C, до 4000 м²/ч. Применение: ГВС, отопление, ИТП любого размера. Самый универсальный тип.
90% задачПаяный пластинчатый (ППТ)
Пластины из AISI 316 спаяны медью или никелем. Компактный, без уплотнений. До 30 бар, до 225 °C, до 200 м²/ч. Применение: малая мощность (до 200 кВт), фреоновые контуры, ГВС квартир, бойлеры. Чистка только химическая.
Малые контурыСварной (полусварной)
Каналы сварены, без эластомеров. До 40 бар, до 350 °C. Применение: пар-вода, агрессивные среды, химическая промышленность. Чистка ограничена, ремонт сложнее. Дороже РПТ в 2–3 раза.

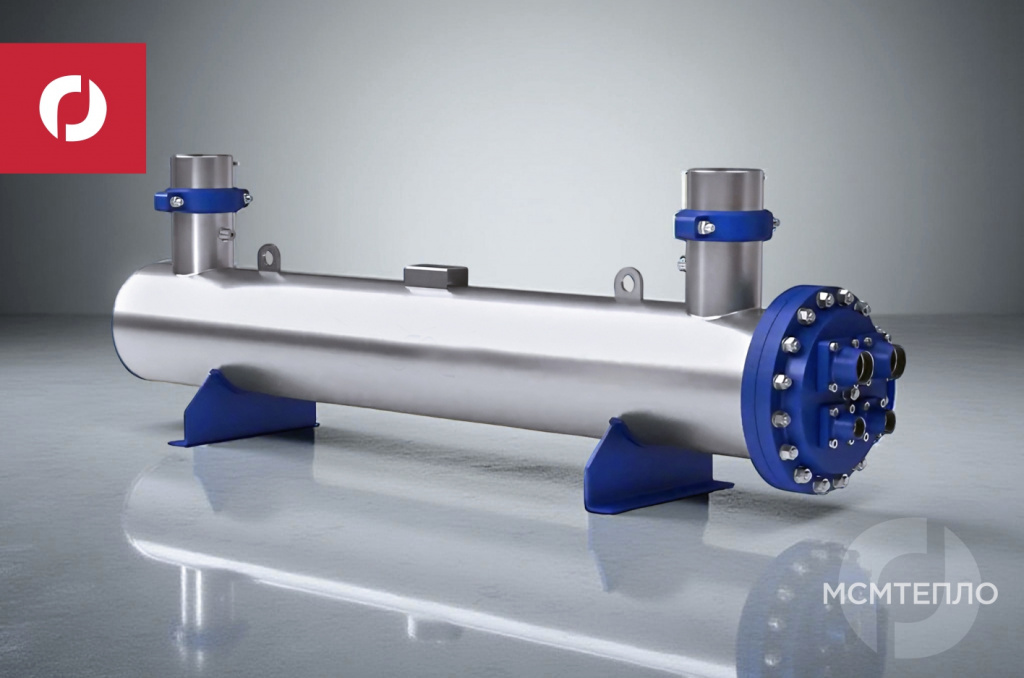

Пар, агрессивКожухотрубный (КТО)
Трубный пучок в корпусе. До 100 бар, до 500 °C, площадь до 1500 м². Габаритнее в 3–5 раз при той же мощности, но устойчив к загрязнённой среде и тепловому удару. Применение: пар, нефтехимия, открытые контуры, бассейны с титаном.
Тяжёлые условияСравнительная таблица
| Критерий | РПТ | ППТ | Сварной | КТО |
|---|---|---|---|---|
| Мощность, кВт | 10–10000 | 2–500 | 50–5000 | 10–50000 |
| Давление макс., бар | 25 | 30 | 40 | 100 |
| Температура макс., °C | 180 | 225 | 350 | 500 |
| Стоимость отн. | 1,0 | 0,6 | 2,5 | 1,5–3,0 |
| Габариты отн. | 1,0 | 0,3 | 1,2 | 3–5 |
| Чистка | Механическая | Химическая | Химическая | Механическая |
| Срок службы пластин, лет | 15–25 | 10–15 | 15–20 | 20–30 |
Шаг 4. Материалы пластин и уплотнений
AISI 316 / титан / сплавы Hastelloy. EPDM / NBR / Viton / HNBR
Материал пластин — главный фактор долговечности. Ошибка на этом шаге приводит к питтинговой коррозии за 2–4 года и полной замене пакета (40–70% стоимости нового аппарата).
Материалы пластин
| Материал | Применение | Ограничения | Стоимость отн. |
|---|---|---|---|
| AISI 304 | Чистая вода, водоподготовка | Cl⁻ < 50 мг/л, t < 80 °C | 0,85 |
| AISI 316 | ГВС, отопление, технология | Cl⁻ < 200 мг/л, t < 130 °C | 1,0 (база) |
| AISI 316L | То же + сварные швы, пар | Cl⁻ < 200 мг/л, t < 150 °C | 1,1 |
| SMO 254 | Морская вода, рассолы NaCl | Cl⁻ < 30 000 мг/л | 2,8 |
| Титан Grade 1/2 | Бассейны с хлором, морская вода | Боится HCl при t > 80 °C | 3,5 |
| Hastelloy C-276 | Кислоты, щёлочи, агрессив | Высокая цена | 5–7 |
Уплотнения
EPDM — стандарт для воды до 140 °C. Не выдерживает масел и нефтепродуктов. NBR — для нефтепродуктов и гликолей до 100 °C, не любит горячую воду. Viton (FKM) — для агрессивных сред и температур до 180 °C, дорогой в 4 раза. HNBR — компромисс: масла + горячая вода до 150 °C. Уплотнения меняют каждые 6–10 лет независимо от состояния пластин.
Профиль гофрировки
Пластины с углом 30° (L — низкая турбулентность, малые потери давления) и 60° (H — высокая турбулентность, K выше на 30–50%, ΔP выше на 60–100%). Производитель комбинирует L и H в одном пакете для тонкой настройки «K — ΔP».
Шаг 5. Площадь теплообмена и LMTD
Расчёт площади F = Q / (K · ΔTm). Метод среднелогарифмической разности температур
Площадь теплообмена F (м²) определяет физический размер пакета пластин. Формула: F = Q · 1000 / (K · ΔTm) · z, где Q — кВт, K — коэффициент теплопередачи Вт/(м²·К), ΔTm — среднелогарифмическая разность температур, z — коэффициент запаса (1,15–1,25).
Коэффициент K
Расчёт LMTD
ΔTm = (ΔT₁ − ΔT₂) / ln(ΔT₁ / ΔT₂), где ΔT₁ — разность температур на горячем торце, ΔT₂ — на холодном. Пример: греющий 95/70, нагреваемый 5/65: ΔT₁ = 30 °C, ΔT₂ = 65 °C, ΔTm ≈ 45,3 °C.
Пример расчёта
Задача: подобрать ТО на 200 кВт для ГВС, греющий 95/70, нагреваемый 5/65. Запас 15%.
- Q = 200 кВт; K = 3500 Вт/(м²·К); ΔTm ≈ 45,3 °C; z = 1,15
- F = 200 · 1000 / (3500 · 45,3) · 1,15 = 1,45 м²
- По каталогу РИДАН: НН №21 (F = 0,15 м² · 10 пластин = 1,5 м²) — подходит
- Альтернатива: паяный 50 пластин М-12 (F ≈ 1,5 м²)
Шаг 6. Гидравлика и потери давления
Что важно проверить, кроме мощности и площади
На бумаге теплообменник «проходит» по мощности — но в работе оказывается, что насос не продавливает контур, или скорость в каналах слишком низкая и K падает на 30%. Гидравлическая часть подбора не менее важна, чем тепловая.
Допустимые потери давления
| Контур | Допустимая ΔP, кПа | Комментарий |
|---|---|---|
| Сетевая вода (теплосеть) | 20–40 | Лимит со стороны теплоснабжающей организации |
| Внутренний отопления | 20–60 | Зависит от напора циркуляционного насоса |
| ГВС (нагреваемый) | 30–80 | Напор городского водопровода 30–50 м |
| Гликоль 30% | 30–60 | Вязкость в 2 раза выше воды — учесть |
| Пар | 5–15 | Тонкая настройка по перепаду |
Скорость в каналах
Оптимальная скорость воды в межпластинном канале — 0,3–0,8 м/с. Ниже 0,2 м/с — ламинарный режим, K падает в 2–3 раза, осадок не уносится. Выше 1,0 м/с — потери давления растут квадратично, эрозия пластин. Программа подбора выбирает число пластин и каналов так, чтобы попасть в оптимальный диапазон по обоим контурам.
Загрязнение и Fouling Factor
В реальной воде K со временем падает из-за отложений — биоплёнки, накипи, оксидов железа. Расчётный K делят на коэффициент загрязнения (Fouling Factor):
- Чистая водоподготовленная вода: FF = 1,05
- Городская сетевая вода ГВС: FF = 1,15
- Открытая теплосеть: FF = 1,25–1,35
- Техническая (артезианская): FF = 1,4–1,7
- Морская / сильножёсткая (CaCO₃ > 7 ммоль/л): FF до 2,0
Шаг 7. Шесть сценариев выбора
Готовые решения под типовые задачи — экономит 2–3 часа подбора
1. ИТП многоквартирного дома
Греющий: теплосеть 130/70 (зима) или 95/65 (лето). Нагреваемый: ГВС 5/65 + отопление 95/70. Два независимых РПТ: ГВС-контур 250–600 кВт, отопление 400–1200 кВт. AISI 316, EPDM, давление 16 бар. Бренды: РИДАН, ЭТРА, Alfa Laval.
ИТП2. Коттедж с газовым котлом
Греющий: котёл 80/60. Нагреваемый: ГВС 10/55. Мощность 40–80 кВт. Паяный ППТ на 30–40 пластин или РИДАН НН №14. AISI 316, медный припой. Габариты «с книгу», цена 25–60 тыс. руб.
Частный дом3. Бассейн 50 м³
Греющий: котёл или ТН 75/55. Нагреваемый: вода бассейна 24/28. Мощность 40–80 кВт (крытый) или 80–150 кВт (открытый). КТО с титановыми трубками или ПТО с титановыми пластинами. EPDM + титан или специальный полимер.
Бассейн / SPA4. Технологический контур (пищевое)
Греющий: пар 130 °C или гликоль 90 °C. Нагреваемый: молоко, сок, пиво 4/72 (пастеризация). Полусварной или санитарный ПТО, AISI 316L, уплотнения EPDM Food Grade. Кратные секции для рекуперации тепла. Программа подбора Alfa Laval Food / РИДАН HFM.
Пищёвка5. Холодоснабжение (фанкойлы)
Греющий: гликоль 7/12 от чиллера. Нагреваемый: вода контура фанкойлов 12/7. Мощность 100–500 кВт холода. РПТ с EPDM, AISI 316. Особенность: малые ΔT (5 °C), большая площадь, низкие потери давления. Поправка на вязкость гликоля 30%.
HVAC6. Промышленный пар-вода
Греющий: пар 8–16 бар, 175–200 °C. Нагреваемый: вода технологии 20/95. Полусварной или КТО, AISI 316L. Уплотнения Viton или сварные торцы. Конденсатоотводчик, защита от гидроудара. Сроки 6–10 недель. Бренды: РИДАН, ТТАИ, Sondex, Funke.
ПромышленностьПодбор за 1 рабочий день
Пришлите опросный лист — инженер MSMTeplo рассчитает мощность, площадь, гидравлику и даст КП с двумя альтернативами
Шаг 8. Производители и сроки поставки
Что доступно на рынке РФ в 2026 — российские и параллельный импорт
После санкционного цикла 2022–2024 рынок теплообменников РФ перестроился: ушли прямые поставки Alfa Laval / Sondex / Funke, выросли отечественные РИДАН (бывший Danfoss НН), ЭТРА, ТТАИ. Параллельный импорт сохраняется через Турцию, ОАЭ, Казахстан, но со сроками 8–14 недель.
| Бренд | Происхождение | Срок | Сильная сторона |
|---|---|---|---|
| РИДАН (НН) | РФ, Нижний Новгород | 2–4 нед. | Преемник Danfoss НН, склад в Москве |
| ЭТРА | РФ, СПб | 3–6 нед. | Промышленные размеры до 4000 кВт |
| ТТАИ | РФ, Подольск | 2–5 нед. | Бюджет, ГОСТ, ЖКХ-стандарт |
| Alfa Laval | Швеция (парал.) | 10–14 нед. | Премиум, эталон качества |
| Funke | Германия (парал.) | 10–14 нед. | Надёжность, ремонтопригодность |
| Kelvion | Германия (парал.) | 10–14 нед. | Бывший GEA, промышленность |
| Sondex | Дания (парал.) | 8–12 нед. | Молочка, фарма, санитарное |
| Swep | Швеция (парал.) | 6–10 нед. | Паяные ТО для холодильников |
Что выбрать в 2026 году
Типовые задачи ЖКХ, ИТП, гражданское строительство — РИДАН: совместим со старыми Danfoss НН, склад в Москве. Промышленные объекты с высокими T и P — ЭТРА. Тяжёлая промышленность и санитарные контуры — параллельный импорт Alfa Laval / Sondex, но с риском по срокам.
Калькулятор подбора по нагрузке
Оценочный расчёт мощности и площади — для проверки порядка цифр
Частые вопросы по подбору
Какие минимальные данные нужны для подбора?
Шесть параметров: расход или мощность, температуры вход/выход по обоим контурам, давление, среды, допустимые потери давления, требования к материалам. Без них риск ошибки 30–50%.
Что важнее — мощность или площадь?
Связанные величины. Мощность — задача, площадь — следствие по F = Q / (K · ΔTm). В ТЗ задают мощность и температуры; площадь рассчитывает инженер.
Какой запас закладывать сверх расчёта?
10–15% для ЖКХ и ИТП — компенсация загрязнения. 20–25% для критичных объектов (больницы, дата-центры, пищевое). Свыше 30% — переплата и риск низких скоростей в каналах.
Можно ли подобрать самостоятельно по каталогу?
Для типовых ГВС в коттедже — да. Для ИТП, технологии, агрессивных сред — нужна программа подбора с учётом профиля пластин и поправок. Ошибка ручного подбора 20–40% — норма.
Чем РИДАН отличается от Danfoss XGM?
РИДАН — бывший российский завод Danfoss в Нижнем Новгороде. Линейка НН совместима с Danfoss НН по присоединительным размерам и характеристикам. Срок поставки 2–4 недели.
Какой материал пластин выбрать для ГВС города?
AISI 316 — стандарт для городской воды РФ (Cl⁻ 30–100 мг/л). Срок службы 15–20 лет. AISI 304 — только при Cl⁻ <50 мг/л. Для солёных регионов — SMO 254 или титан.
Сколько стоит подбор теплообменника?
Подбор бесплатный — часть КП. Инженер за 1 рабочий день считает мощность, площадь, гидравлику и даёт 2–3 альтернативы. Платный инжиниринг — от 35 000 руб.
За какое время поставляется теплообменник?
Со склада 1–3 дня. РИДАН под заказ 2–4 недели, ЭТРА 3–6 недель, ТТАИ 2–5 недель. Параллельный импорт (Alfa Laval, Funke, Sondex) 8–14 недель.
Что если по проекту Alfa Laval, а в наличии РИДАН?
Подбираем аналог по присоединительным размерам и характеристикам, готовим согласование с проектной. РИДАН НН №21 — аналог Alfa Laval M6, НН №41 — M10, НН №62 — M15.
